接近开关如何用万用表检测

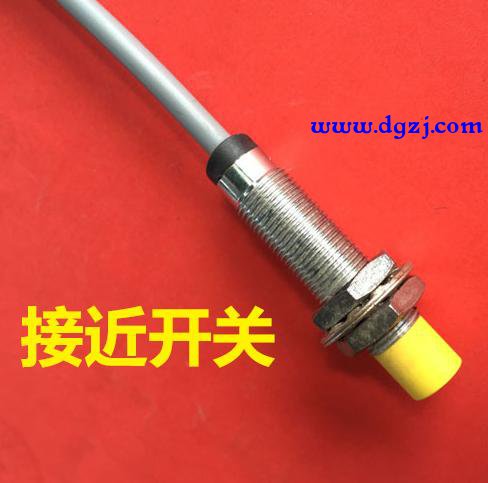

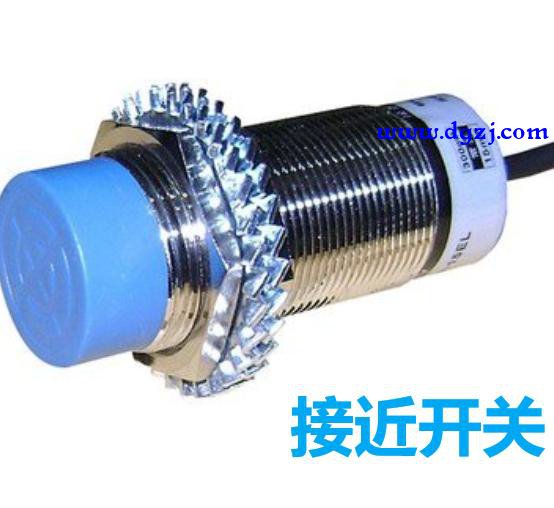

接近开关属于传感器，它的种类有好几种，在自动控制技术中使用也非常普遍，今天我针对平时在光机电设备装配中使用的几种接近开关来聊聊如何用万用表检测它。

用万用表检测接近开关的方法

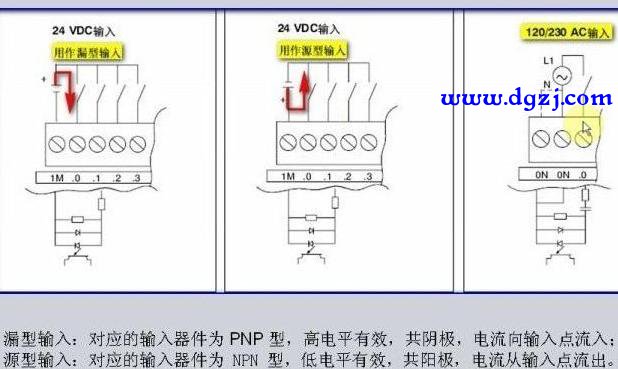

我们知道接近开关类型有NPN型和PNP型两种，对于PNP型的接近开关它的输出信号是高电平有效，也就是说当有检测物体靠近它时，其信号输出端就会有输出一个高电平；当检测物体远离接近开关时，它的信号输出端就会恢复到低电平。而对于NPN型接近开关它的输出信号是低电平有效，因此我们就知道，我们平时所用的接近开关是属于开关型的，也就是说接近开关在工作时要么输出的是高电平，要么输出的是低电平。

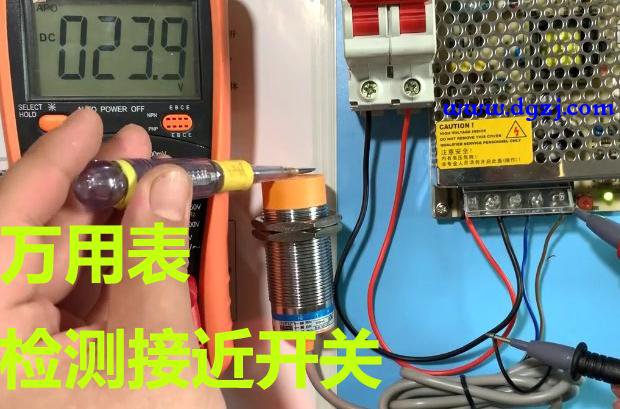

我在平时检测接近开关时的做法是先给接近开关通上24V直流电，用所要检测的物体靠近和远离接近开关，然后再用万用表的电压档测量接近开关信号输出端，如果是指针万用表，看它的指针是不是有偏转；如果是数字万用表看看有没有高低电压的转换，如果有说明接近开关是好的，如果万用表显示的电压数值很稳定，就说明接近开关已经损坏不能用了，显示效果如下图所示。

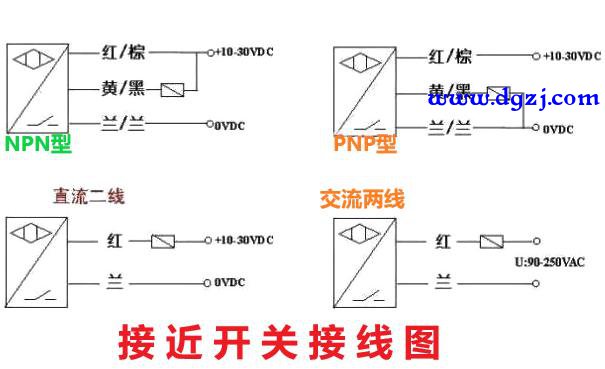

我在平时用万用表检测接近开关主要是检测它在电路工作中所输出的电压信号；另一种是在断电情况下测量接近开关信号输出端和电源接线端的阻值情况。我们常用的接近开关一般分为NPN型的和PNP型的，因此用万用表检测它的输出电压时要注意分清楚接近开关的三根线的性质，我们常见接近开关有三根线，它们分别是棕色线、蓝色线和黑色线，其中棕色线接直流24V电源正极；蓝色线接24V电源负极；黑色线是接近开关信号输出线。

不用万用表检测接近开关
我在安装调试光机电设备时常常不用万用表也可以检测接近开关的好坏，我们知道接近开关种类有好几种，比如在光机电设备中有电感类的接近开关、电容类的接近开关、光电式的接近开关等等，有四五种之多。因为不同的接近开关只能对相应材质的物体感应出信号，比如在光机电物料分拣设备中，电感类接近开关只对金属物体能感应出信号，我们可以拿出一个金属工件放在电感式接近开关下面，这时可以观察电感类接近开关输出信号与PLC相应的输出端子是否有信号，如果感应出信号，PLC相应的输入端子指示灯会被点亮，然后再将金属工件移开，看看PLC相应的输入端子信号是不是消失了。

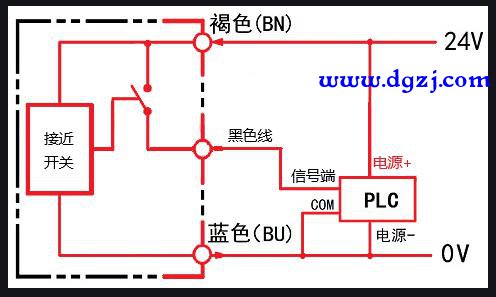

它们的接线方法是棕色线接PLC直流电源24V“ ”端子，蓝色线接PLC的0V端子，黑色线接PLC相应的输入端子，如下图所示。对于像光电式的接近开关，我们可以在它的下面放置黑色工件和白色工件，看看PLC相应的输入端子有没有信号。我在工作中就是通过这种办法，不用万用表就可以检测接近开关了。
