指针万用表头线圈是怎么连接的

可旋转的线圈和外界连接是无法使用导线的，只能通过电刷等导电体和线圈引出脚的滑动接触来完成。比如有刷电机就是这种模式。当然这会增加运转时的磨擦阻力和接触电阻，但也是无奈之举。

而指针式万用表是个例外，由于动圈的旋转角度不会达到180º，上下轴又装有控制扭矩平衡的铜合金游丝，所以多数指针式万用表都是借助游丝作导线，来完成向线圈供电的。

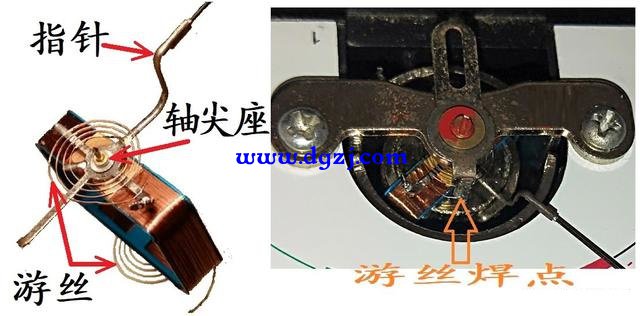

具体连接方式是首先把动圈的引出线焊到轴尖座上，然后再把游丝也焊到上面。游丝的另一端焊到调整零位的小铜臂上再和引线相连，这就实现了通电回路所有环节的无缝焊接，是一个完美的通电方案，也是动圈表头特有的结构。

另外还有一种用“张丝”（也叫悬丝）供电的模式。它完全省去了上下轴尖，直接用薄铜带將线圈悬吊在磁场间隙中，既完成了送电又利用铜带的扭力来实现扭拒平衡。由于真正达到了磨擦力为零，过去大都用在精密电桥的表头里。但这种表头只能水平姿态使用且抗振动性能差现在的万用表里已经很少见了。
