电动机倒顺开关的接线控制分析

倒顺开关又称可逆转换开关，其操作手柄有倒、顺、停三个位置，主要应用在需要正、反两个方向旋转的场合，如吊车、电梯、升降机、刨床等，控制单相或三相电动机的正反转。

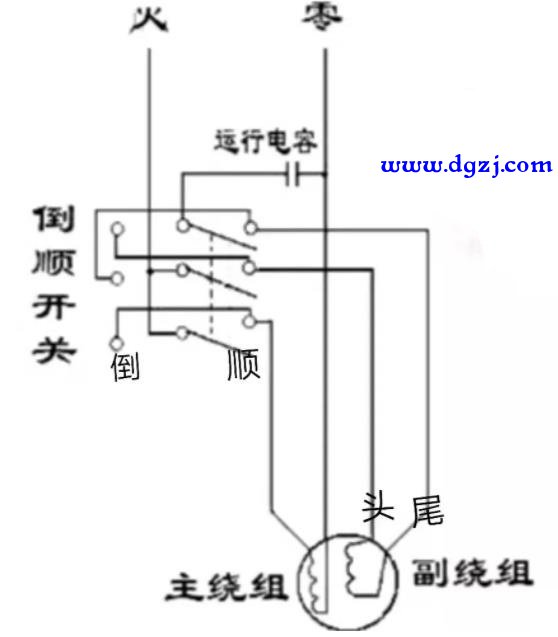

一、单相电动机的接线控制

单相电动机的正反转是通过控制启动绕组的输入电压提前角来实现的。倒顺开关通过改变电容在电动机启动绕组的串联位置，即可达到控制电动机正反转的目的。

1、当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转；

2、当手柄处于右侧“顺”时，火线接副绕组头，零线通过电容接副绕组尾，通入电源，电动机正向转动；

3、当手柄处于左侧“倒”时，火线接副绕组尾，零线通过电容接副绕组头，通入电源，电动机反向转动。

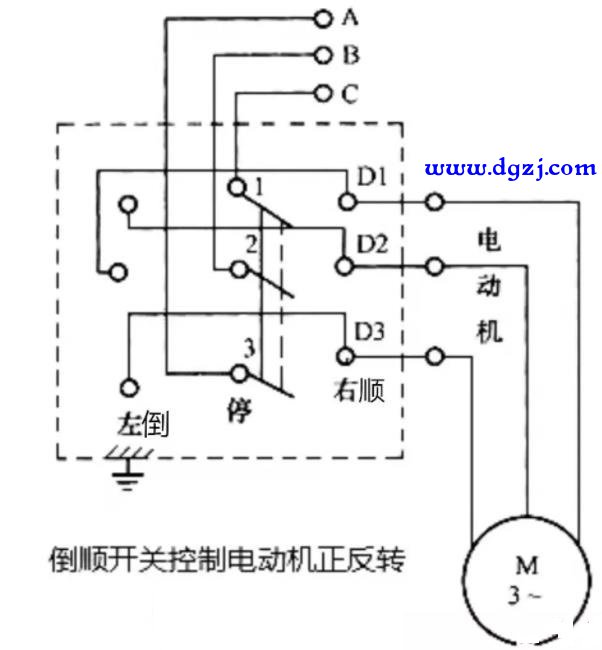

二、三相电动机的接线控制

三相电动机的正反转是通过调整输入电源的三相交流电相序来实现的。倒顺开关通过改变输出端两根相线的位置，即可改变相序达到控制电动机正反转的目的。

1、当倒顺开关的手柄位于中间“停”时，电源切断，动静触头之间不接触，电动机不转；

2、当手柄处于右侧“顺”时，电动机三相绕组按A、B、C相序接通三相电源，电动机正向转动；

3、当手柄处于左侧“倒”时，电动机三相绕组按A、C、B相序接通三相电源，电动机反向转动。
