什么样的电路需要安装电流互感器

互感器分有电流互感器和电压互感器，在电路中装设电流互感器比较常见，主要是为了方便测量和计量，一般都是大电流工业电路中才会使用到电流互感器，像家庭电路基本见不到的，电流互感器可以将一次测大电流通过一定的变比转换成二次小电流方便保护、测量以及电表计量等等。

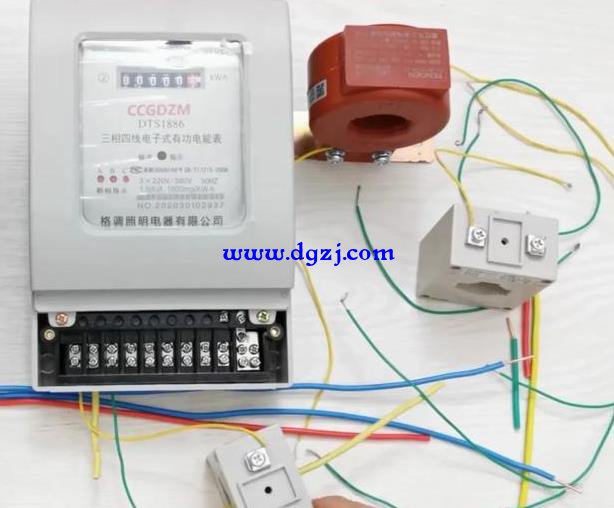

电流互感器一般装设在电能表的前级，这种电表也叫互感器电表，和普通电表是不同的，大家要注意，穿心电流互感器接线方式：电源线火线从互感器一次测的P1面穿过，从P2面出来接到负载，二次如果要与电表连接的话，S1和S2直接接电表，S2还要接地，在这里就不再讲怎么接电表了。

常见的电流互感器电流比有50/5，100/5，200/5等等，接了电流互感器的电表应该如何读数尼 ，比如互感器的电流比50/5，那么互感器倍数就是50÷5=10，假如电能表显示是50度，那么总的用电量就是50X10=500度电，这才是实际的用电量。

互感器运用实例：

钳型万用表就是利用互感器原理，直接夹住一条火线就能测量出电流，解决了以往串联在电路中测量电流的麻烦，注意一定不要把火线和零线同时穿在电流互感器上，这样是测量不到电流的，由于火线流出的电流与零线流入的电流是相等的，测的电流永远是零。

漏电保护器就是利用电流互感器这种原理实现跳闸的，漏电保护器内部有个零序互感器，把火线和零线同时穿在互感器上，电路在正常情况下互感器是检测不到电流的，当电路出现漏电时，火线与零线就有电流差，互感器就检测到了电流，然后推动脱扣装置跳闸。
