单相电机电容的四种接法

单相交流电机有四种类型，在工作时都离不开电容，以下介绍了四种单相交流电机电容的接法，为了使电容正确的接入电机，必须了解清楚四种电机的结构和工作特点，下面具体来看下。

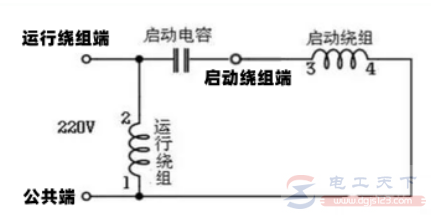

第一种：分相启动式电机

如下图：

由启动绕组来辅助启动，其启动转矩不大，运转速率比较稳定，主要用于电风扇、空调、风扇电动机，以及洗衣机脱水电机等。

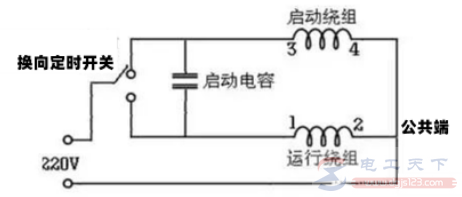

第二种：正反转控制式电机

为正反转带定时开关的电机接线图，这种电机的启动绕组与运行绕组的线径与线圈数完全一致，一般洗衣机的洗涤电机就是使用这种电机。这种正反转电机的控制方法很简单，只需要加一个换向定时开关就能正常工作，这种电机常用于洗衣机的洗涤电机，如下图：

第三种：带离心开关和启动电容的单相电机
