电动机点动控制电路图的工作原理图解

在电动机的控制电路中，点动控制是指按下按钮电动机得电起动运转，松开按钮电动机失电直至停转，点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路，下面具体来了解下。

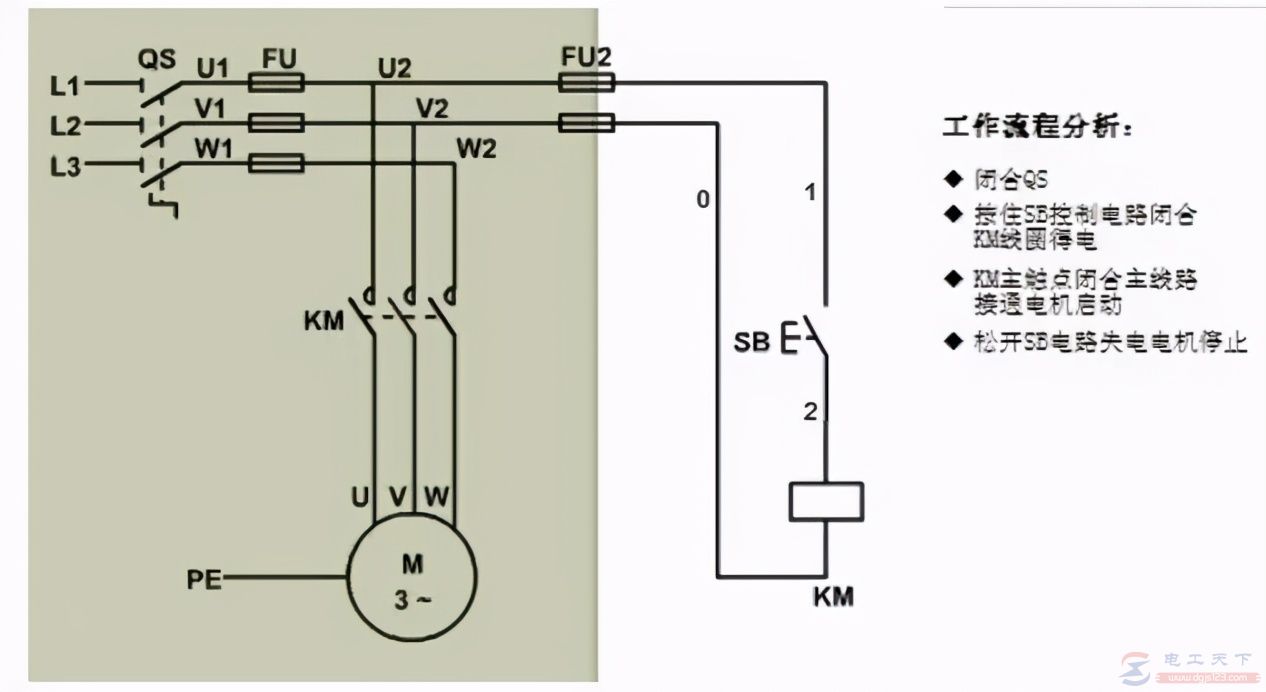

电动机点动控制线路的原理图，如下所示：

启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。

停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。

这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。

点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路，以下是其接线示意图：
