不同型号单相电容运转电动机的接线方法

单相电容运转电动机接线方法

单相电动机有多种接线方法，如果不按要求接线，就有烧坏电动机的可能。在给单相电动机接线时，必须看清楚铭牌上注明的接线方法。

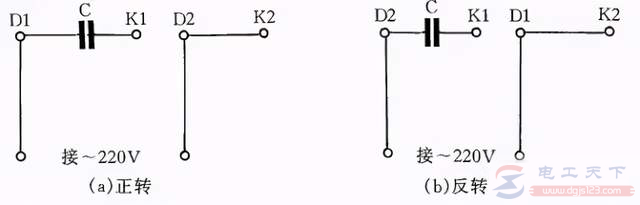

下图为IDD5032型单相电容运转电动机接线方法，功率为60W，电容选用耐压500V、容量为4μF的产品。图1（a）为正转接线，图1（b）为反转接线。

图1：IDD5032型单相电容运转电动机接线方法

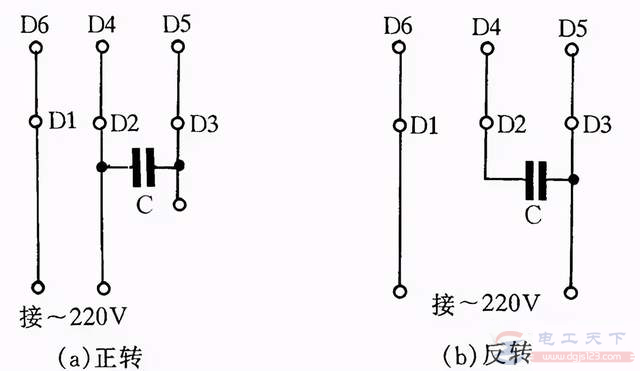

JX07A-4型单相电容运转电动机接线方法，电动机功率为60W，用220V/50Hz交流电源、电流为0．5A，转速为每分钟1400转，电容选用耐压400~500V、容量8μF的产品。图2（a）为正转接线，图2（b）为反转接线。

图2：JX07A-4型单相电容运转电动机接线方法
