7.5千瓦电动机热继电器整定电流需要多大？

选择热继电器的整定电流时，不仅需要像选择控制开关一样，还需要电机的正定电流剩以倍数，这种方法费时且不正确。

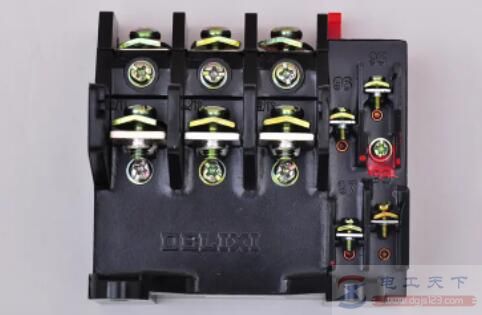

热继电器是保护电器设备过载、缺相、及短路集一身保护设置，热继电器是由热敏元件组成的，因某些原因如过载电流增大，热敏元件受热膨胀，断开电源保护电器设备不受损害。

7.5KW电机需配多大的热继电器？

个人认为：7.5KW电机的满载电满电流只有15A，1Kw满载电流为2A，所以热继电器的正定电流最大只能选15A。

7.5KW电机满载电流15A而负载电流肯定小于15A，最多可能只有12-13A左右。

热继电器整定电流需要多大" width="482" height="315" />

热继电的热敏元件受热达到一定程度才发生动作，这需要一定的时间。所以，在选择热继电器的正定电流时，最大不超过负载的满载电流。

假设电机工作在AC380V 50HZ工作电源下的四级1500转鼠笼型异步电动机，功率是7.5KW，那么其额定电流可能在16.3A。

所以，计算以16.3为基准，如果电动机铭牌上的电流不是该数值，请以实际数值为准。

热继电器的选型，按有关资料上的来选，需要分好几种情况，通常按照1.05-1.2倍额定电流来计算。但是，在调校好负载后，最好保证电机电流稳定在额定电流或者以下，如果电机和负载本来没有调校好，那么很可能马上就会引起热继电器动作。

个人比较偏向于重点考虑断相保护引起的过热，且热继电器的动动作事件在20分钟以内，可以考虑按1.15倍的额定电流来设定。

所以，这里取1.15倍的额定电流，1.15x16.3A=18.745A，建议热继电器的整定电流设置在18.7或者19A。当然，热继电器最好是16-20A可调的型号，如果是电子式的过载继电器，通常具有更宽的调整范围。
