电机调速器的使用方法图解

电机调速器对减速电机进行调速，改变电机端电压的波形，电机电压的有效值变化进行调速，与常用的吊扇调速很类似，以下是电机调速器的使用方法，希望对大家有所帮助。

电机调速器驱动的电机功率一般比较小，多在300W以下，使用的电机调速器功率应大于或等于减速电机功率。

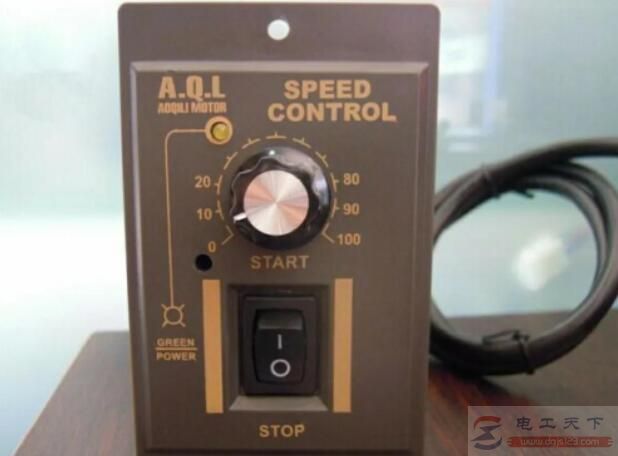

图1：电机调速器

电机调速器下方为调速器通电、断电开关，上方为电位器，对减速电机进行速度调节。

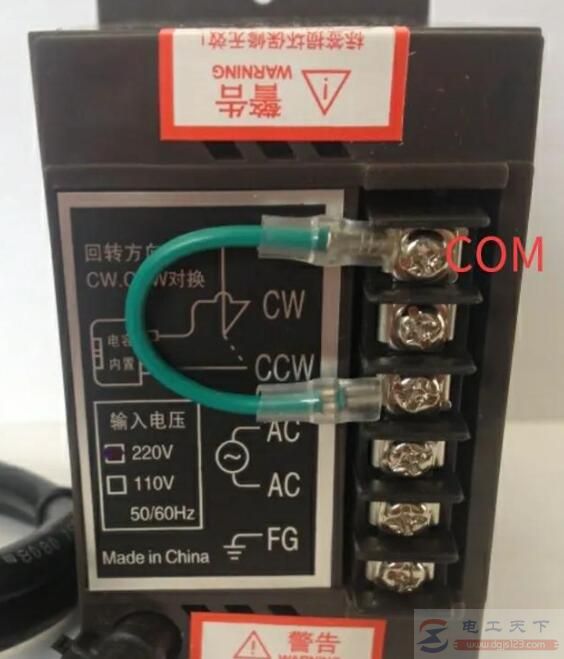

图2：电机调速器输入端子

AC、AC端子通常接入输入电源，通常采用220V电压，FG为接地端子。COM、CW、CCW为方向控制端子，COM与CCW短接在一起电机为正转。COM与CW短接在一起电机为反转。

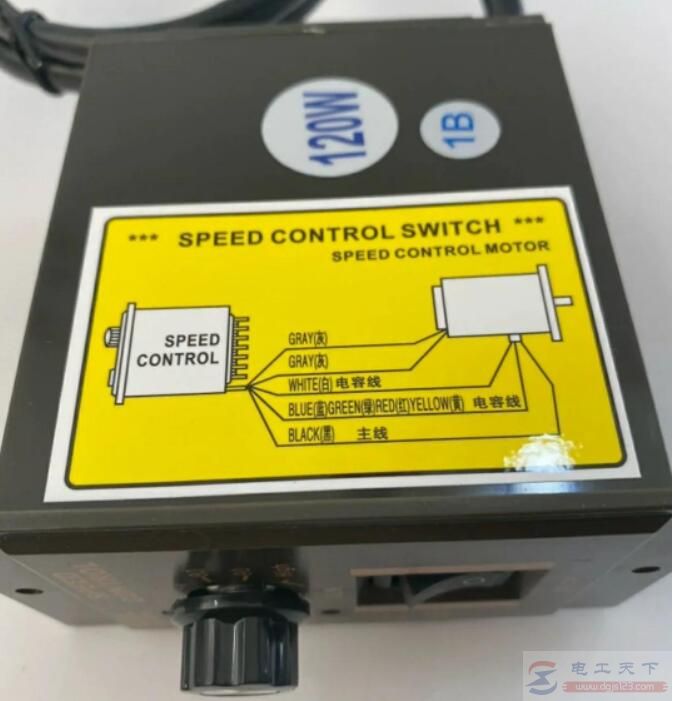

图3：控制器与电机接线

调速控制器输出线通常为5线或6线，6线多一根接地线。两根灰色线接减速电机尾部转速反馈信号，黑、白、红三根接单相电机线圈。
