怎么判断电动机三相绕组首尾端

电动机三相绕组首尾端的判断方法

使用万用表电阻挡进行测量，在确定每相绕组的两个线端电阻值近似为零时，两表笔所接为一组绕组的两个端，依次分清三个绕组的各两端。

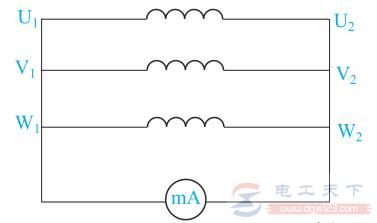

万用表电流档测量：

1、万用表置 mA 挡。假设一端接线为头(U1、V1、W1)，另一端接线为尾(U2、V2、W2)。

2、用手转动转子，如果万用表指针不动，表明假设正确。如果万用表指针摆动，说明假设错误，需要对调其中一相绕组头、尾端后重试，直至万用表不摆动时，即可将连在一起的3个线头确定为头或尾。
