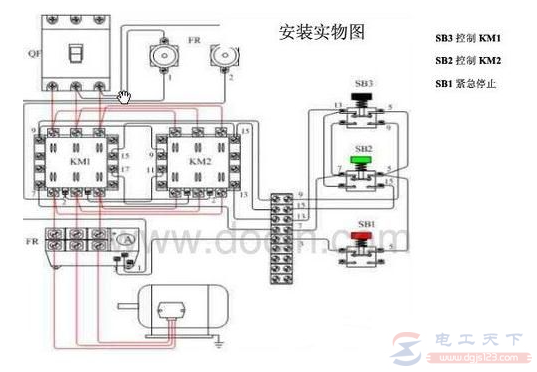

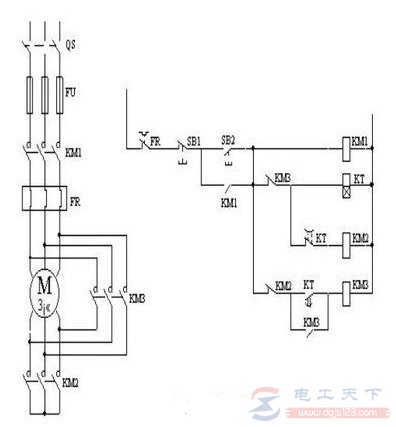

电机正反转的简单电路图

有关电机正反转控制的知识，电机进行正向启动的过程，反向起动的过程，以及停止过程中，各接触器的闭合方式，以及启运、停止按钮的工作状态，下面具体来看下。

1、正向启动过程

按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

2、反向起动过程

按下起动按钮SB3，接触器KM2线圈通电，与SB3并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。
