一台软启动器控制两台电动机的实现方法
时间：2022-11-26作者：佚名
|
使用一台软启动器控制两台电动机，从而实现一开一备电路，参考如下：

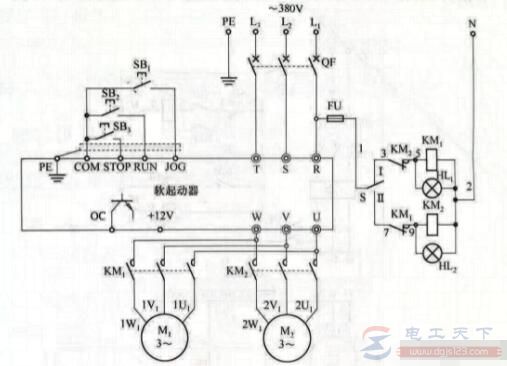

工作过程： 断路器QF闭合，开关S选择在I位置，接触器KM1主触点闭合，按下按钮SB2启动运行（RUN），SB1为点动运行（JOG），SB3为停止（STOP）。 如下图： |
