单相电机怎么连接电容？

用单相交流电源供电的小功率单相异步电动机，称为单相电机，单相电机一般在定子上有两相绕组，转子为普通鼠笼型，那么单相电机怎么接电容，下面一起来看下。

单相电机怎么接电容

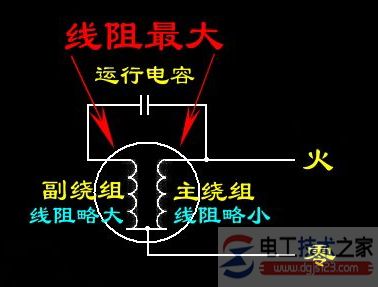

单相电机有两个线圈，一个是主线圈，另一个是副线圈，主线圈的阻值比副线圈的阻值小，所以主线圈的截面积粗一点。

单相电机连接电容的方法如下：

1、查看电机的参数有电机的适配电容，准备适配电容。

2、参照电机上贴的连接图示进行接线，拔出电容器电机的线头。

3、按照接线原理图，把蓝色和红色的线和电容连接在一起。

4、黄色的线来连接电源。

5、所有连接接好之后，进行上电测试。

以上就是单相电机怎么接电容的方法，希望对大家有所帮助。

单相双电容电动机怎么接线？

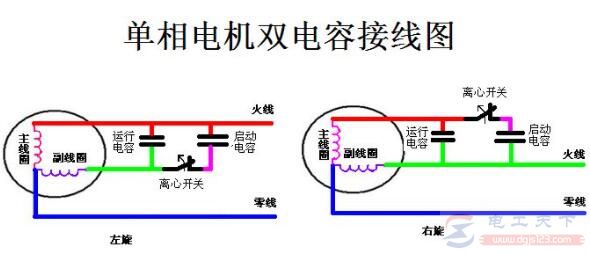

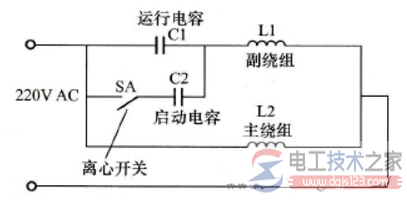

单相双电容电动机的接线问题是否困扰着你，对单相双电容电机怎么正确接线，先将启动电容与离心式开关串联，然后与运行电容进行并联，单相双电容电动机的正确接线方法，如图所示。
