三相电机的一根电源线经过整流桥的故障问题分析

这种装置是电动机制动方式的一种情况，如下图：

的一根电源线经过整流桥的故障问题分析" width="554" height="457" />

工作原理：利用整流二极管整流，在正常运行情况下而停止三相交流电源时，输出一个直流电源给电动机定子绕组线圈；这个瞬时加上去的直流电会在定子绕组线圈中产生一个固定磁场，将转子因为惯性还在继续旋转吸引住，来迅速制动停止运转。

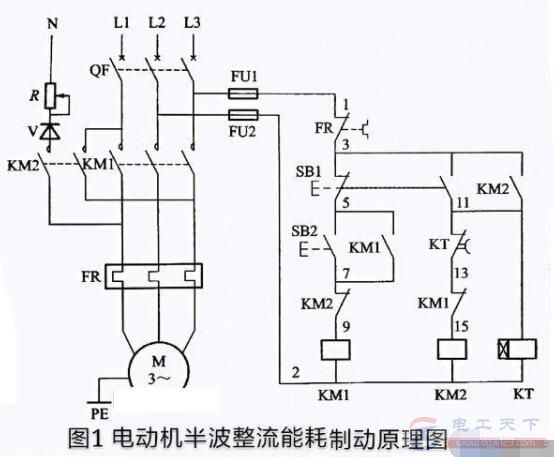

半波整流能耗制动电路的流程，制动直流电源的取得，如图1。当KM2吸合时，一相交流电通过KM2的触头与电动机绕组线圈一端连接，绕组的另一端又通过KM2的触头接整流二极管的V的正极连接，二极管的负极又连接至限流可调电阻器R与工作零线N连接，这样它就形成了一个完整的直流闭合回路。

在正常工作时，合上QF电源开关，按下按钮SB2，此时(5～7)线段被接通，通过KM2的常闭触点，使交流接触器KM1线圈得电吸合，并且通过辅助常开触点自锁，电动机开始正常运行。同时KM1辅助常闭触点断开(13～15线段)，接触器KM2线圈回路，实现互锁使接触器KM2不工作。

停止时按下按钮SB1，SB1的常闭触点首先断开(3～5)线段，KM1线圈失电释放，使电动机无电而停止运行。KM1的辅助常闭触点复位闭合(接通13～15)线段，SB1的常开触点后接通(3～11)线段，使接触器KM2和时间继电器KT线圈绕组得电而吸合，并且通过KM2辅助常开触点自锁，KM2主触头闭合直接接通整流二极管整流后的直流电源回路(制动开始)，同时时间继电器KT开始延时，经过延时后KT的延时结束，动断触点断开KM2线圈电源，KM2失电释放完成制动全过程。

停止速度是由时间继电器与限流可调电阻R互相配合调整的，电阻R阻值越小则电机定子线圈绕组中的直流电流越大，磁场强度越强，反过来则电阻值增大则线圈中的直流电流小，所产生的固定磁场强度相当减弱。

这种结构装置的制动在线切割机床上特别好用。
