一例直流电动机正反转的控制线路

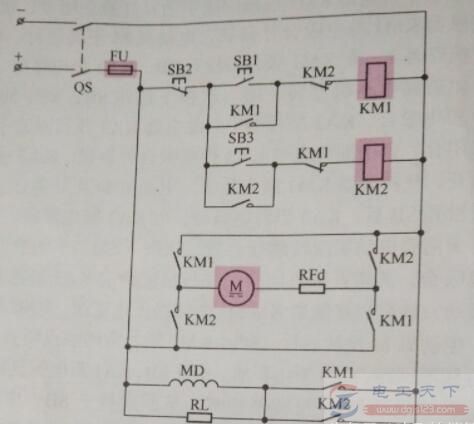

对于要求频繁进行正反转运行的直流电动机，一般采用改变电枢电流方向的方式来改变电动机的转向，以下是具体的控制线路：

按下正转按钮SBI,正转接触器KM1获电动作，其辅助触点动作:

一方面常开触点闭合自锁，接通正转控制线路;另外，常闭触点释放，断开反转控制线路，电动机正向转动。反转时，先按下停止按钮SB2，电动机断电，再按反转按钮SB3,反转接触器KM2获电动作，经类似过程，电动机反向转动。

为了避免过电压损坏电动机，在励磁线路中接有放电电阻RL，阻值一般为励磁绕组阻值的5到8倍。
