电机星三角启动电路的工作过程及电路图

有关电机星三角启动电路的工作过程，电动机星三角(Y－△启动)的电路图，若电动机运行电流是随负载不断变化，则整定值可按较大电流值计算选取，最大不能超过电动机额定电流的1.2倍。

电机星三角启动电路的工作过程

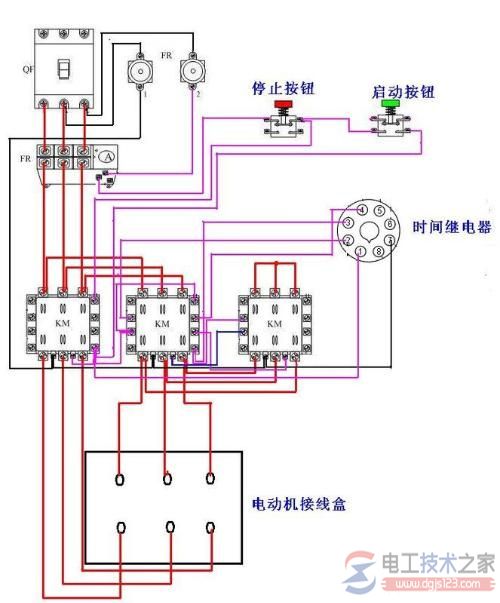

下图为电动机星三角(Y－△启动)的电路图，U1－U2、V2－V2、Wl－W2是电动机M的三相绕组。

如果将U2、V2和W2在接线盒内短接，则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三角形。

如图：

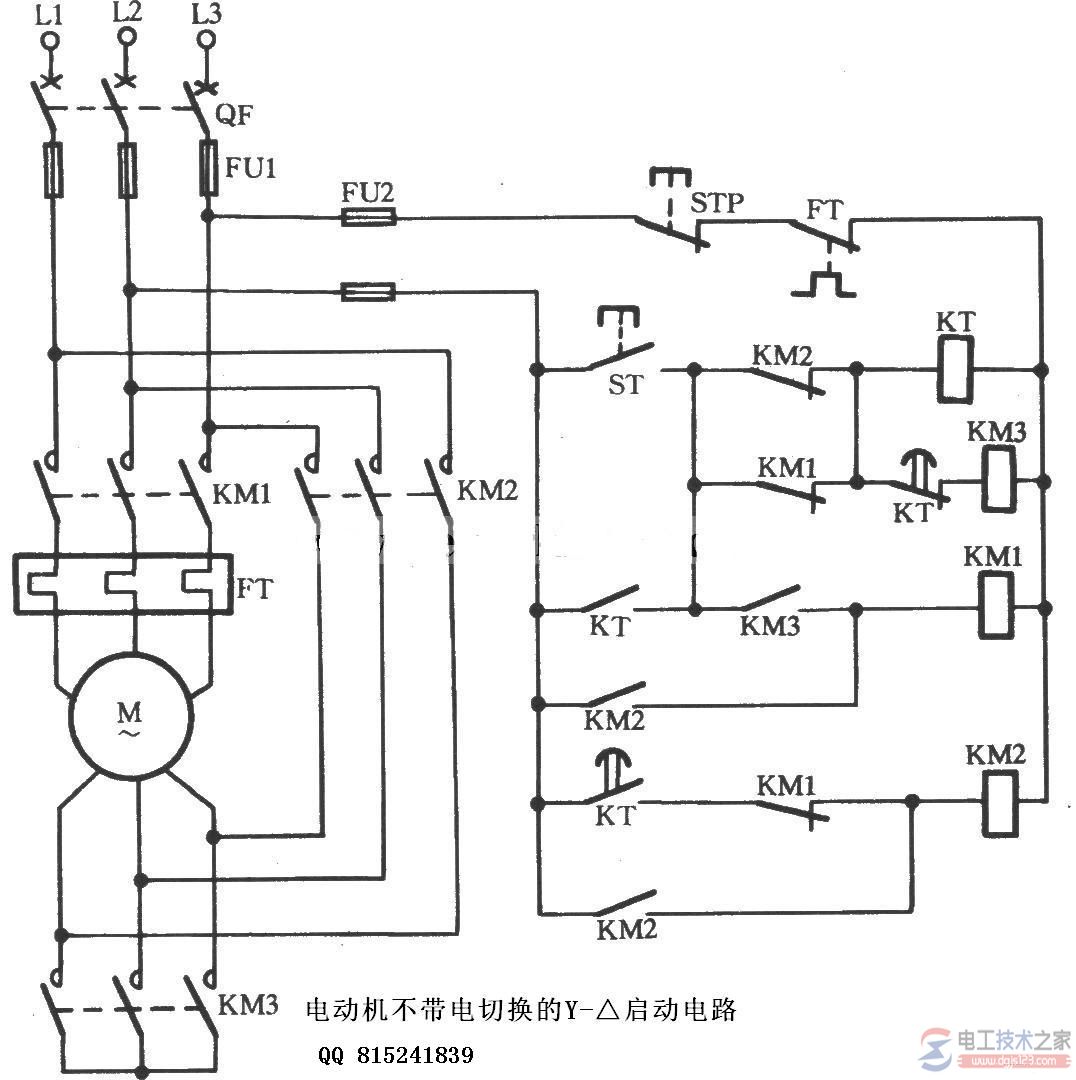

按下启动按钮SB2，接触器KM3和时间继电器的线圈得电，KM3的主触点闭合，将电动机的三相绕组接成星形；KM3的辅助触点(常开)KM3－3同时闭合使接触器KM2动作，电动机进入星形启动状态，KM2的辅助触点KM2－1闭合，使电路维持在启动状态。

待电动机转速达到一定程度时，时间继电器KT延时时间到。

其延时触点(常闭)断开，接触器KM3线圈失电．主触点断开，辅助触点(常例)KM3－1闭台。

接触器KMl得电工作．电动机进入三角运行状态。这里时间继电器的延时时间应通过试验调整在5～15秒之间。

按下停止按钮，或电动机出现异常过电流使热继电器FH动作时，电动机均会停止运行。电动机停运时绿灯HG点亮；启动过程中黄灯HY点亮；运行过程则红灯HR点亮。电流表PA和电压表PV用于电动机运行参数的测量。

如图：

热继电器的调整，应根据负载轻重和运行电流的大小，在热态(热继电器接入电路，并经过启动电流的预热)实地进行。

观察电流表的读数，按照读数的1.2倍整定其电流调整钮。电动机出现1.2倍的异常电流时，热继电器会在20分钟内动作。

如果电动机运行电流是随负载不断变化的，则整定值可按较大电流值计算选取，但最大不能超过电动机额定电流的1.2倍。
