22KW三相电机确定电机配线的方法
|

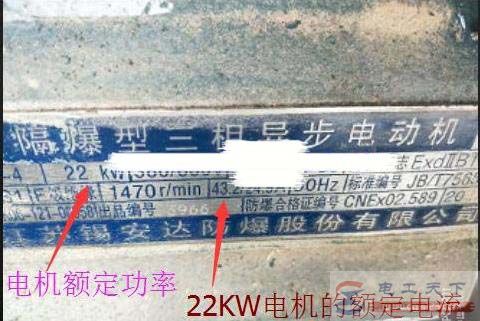

22千瓦（KW）的三相异步电动机，定子绕组连接方式一般采用三角形方式，知道了电机功率和定子绕组的连接方式，还要知道电机的额定工作电流，它配备开关、过载热继电器和所用电线的主要依据。 22KW三相电机的配线方法1、根据电机铭牌上的额定电流确定电机配线 22千瓦的电机若铭牌没有丢失，完全可以从电机铭牌上得到电机的铭牌电流，这个电流一般都是指线电流。对于这么大的电机，它的绕组是三角形连接的，因此在计算这种电动机的电流时铭牌上的电流值就是电动机的额定工作电流值。 找了一个22KW电机的铭牌，电机定子绕组可以通过外部接触器进行三角形和星型切换，从电机的铭牌可以看出在三角形连接方式下，工作电流是43.2A，在星型连接方式下它的工作电流是24.9A。 为了获得较大的启动转矩，这种电动机一般在三角形方式下进行工作，需要根据这个43.2A的工作电流来选择导线截面积。
确定好电机的额定工作电流之后，就要考虑导线的安全截流量了，根据安全截流量的数据表格就可以知道，对于6平方毫米的铜质导线，它的安全截流量是60A。 因此，如果是在室内用的电线且距离比较近，可以选用6平方的硬铜质线。如果电源距离电机远，可以选择10平方毫米的硬铜质线。 2、根据电机参数先求电机额定线电流，然后确定电机配线 如果电机所给的数据比较完整，我们完全可以用计算电机额定线电流的公式得出电流值I，这个式子为I＝P/√3Uηcosφ，这个公式是非常常见的，在式子中I、P、U、η和cosφ分别是指电机的线电流值、功率值、额定工作电压、效率和功率因数。对于这些数据我们一般可以从电机的铭牌中查找，或者从电机的技术资料中查询，比如对于22KW的电机，它的工作电压是380V,效率是0.87，功率因数是0.85，那么此时通过公式就可以求出电机的额定工作电流了。I＝P/√3Uηcosφ=22000/1.732X380X0.87X0.85=45.2A这个值与铭牌上给的数值相差不大。因此我们只要求出了电机的额定工作电流了，选用导线的面积就不是难事了。 3、根据电机功率，然后依据经验估值工作电流，再确定电机配线 在使用中，如果电机比较老旧，只知道电机的功率，可以根据工作经验来大概确定电机的额定工作电流。在三相电路中的对称感性负载，1KW的功率它的工作电流大约是2A，那么对于22KW的电机，它的工作电流值应在44A左右，这与电机铭牌上所标的电流值非常接近。 结论：对于22KW的三相电机，额定工作电流是44A，根据铜导线的安全截流量可知选择6平方毫米的铜导线就可以拖动电机安全运行。如果距离远，考虑到温度等其它因素，可以使用10平方毫米的硬铜线。 |
