二种自装交流电源相序指示器

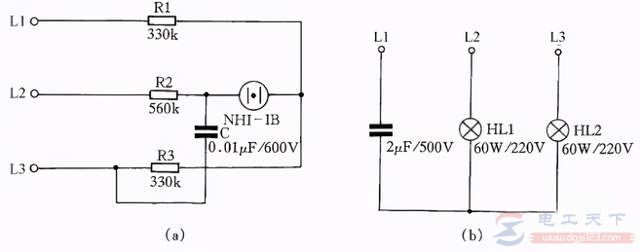

用电阻、电容、氖泡来组成一个小型电源相序指示器，当电源按顺相序L1、L2、L3接入时，氖灯就亮；按逆相序L2、L1、L3接入时则氖灯不亮，线路如图25（a）。

另一种方法是用一只2μF、耐压为500V的电容和两只相同功率（220V/60W）的白炽灯泡，用来做成一个交流电源相序指示器，见图25（b）。

图25：二种自装交流电源相序指示器

工作原理：由于电容移相改变了其中一相的相位差，作用到HL1和HL2上的矢量电压不等，其规律是L2相矢量电压大于L3相矢量电压。故按图25（b）连接后，电容接电源L1相，可知灯泡光线较强的一端是L2相，光线弱的一端则为L3相。
