串联型开关电源的工作原理分析

串联型开关电源工作原理

串联型开关电源如下图：

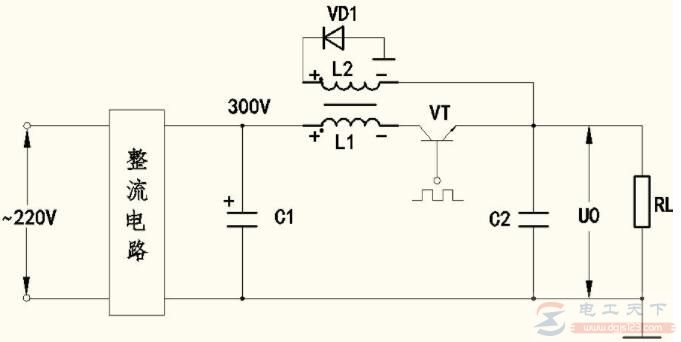

图1：串联型开关电源

220V交流市电经整流和CI滤波后，在C上得到300V直流电压（市电电压为220V时，整流后最大值可达到220√2V=311V，此处300V直流电压指近似值），该电压经绕组L 1送到开关管VT的集电极。

开关管VT的基极加有脉冲信号，当脉冲信号高电平送到VT的基极时，VT饱和导通，300V的电压经L1、VT的集电极和发射极对电容C2充电，在C2上充得上正、下负的电压，充电电流在经过L1时，L1会产生左正、右负的电动势阻碍电流，L2上会感应出左正、右负的电动势（同名端极性相同），续流二极管VD1截止；当脉冲信号低电平送到VT的基极时VT截止，无电流流过L1，L1马上产生左负、右正的电动势，L2上感应出左负、右正的电动势，二极管VD1导通，L2上的电动势对C2充电。
