电气工程中管内穿线的工艺流程说明

在电气工程施工中，怎么进行管内穿线，需要正确掌握管内穿绝缘导线安装施工的工艺流程，选择好导线，掌握好清扫管路的方法，然后开始穿带线操作，下面与电工天下小编一起来了解下。

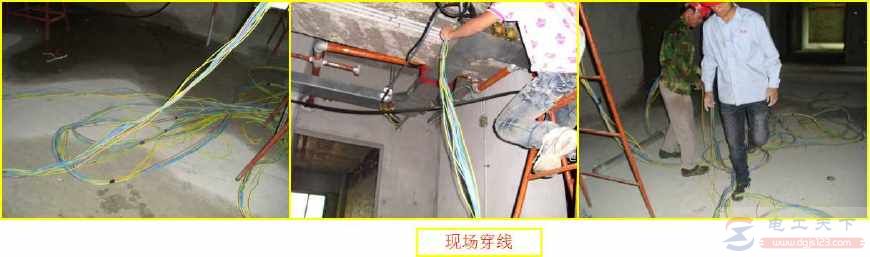

管内穿线工艺流程

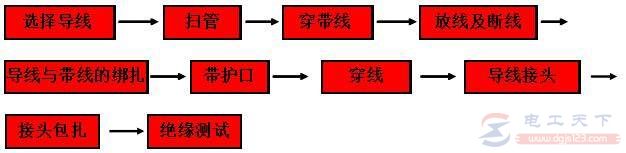

1、管内穿绝缘导线安装施工工艺流程

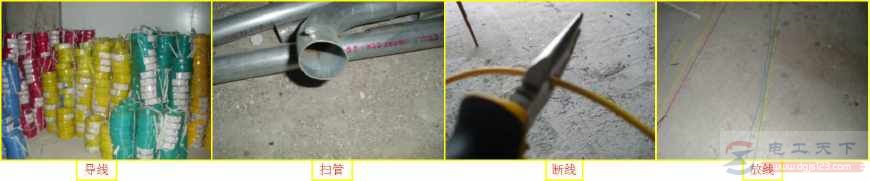

2、选择导线

（1）根据设计图纸要求，正确选择导线规格、型号及数量。

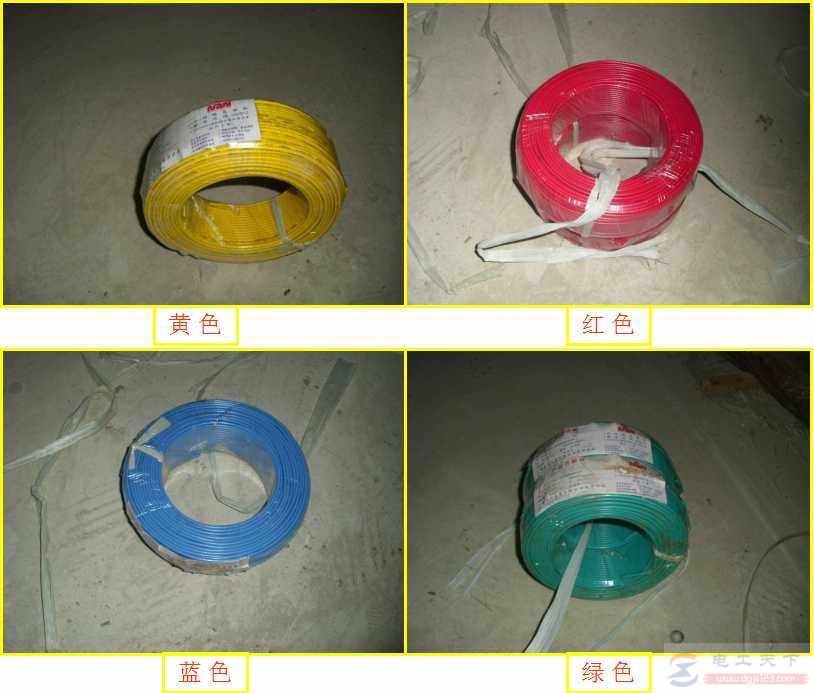

（2）相线、零线及保护地线的颜色做好区分，用绿黄双色线做保护地线，淡蓝色为工作零线，黄、绿、红色为相线。

（3）穿在管内绝缘导线的额定电压不能低于450V。

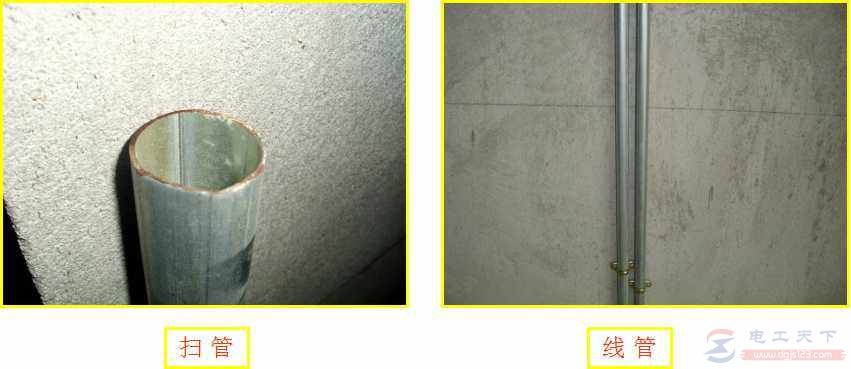

3、扫管

（1）清扫管路的目的：清除管路中的灰尘、泥水浮锈等杂物。

（2）清扫管路的方法：将布条两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。

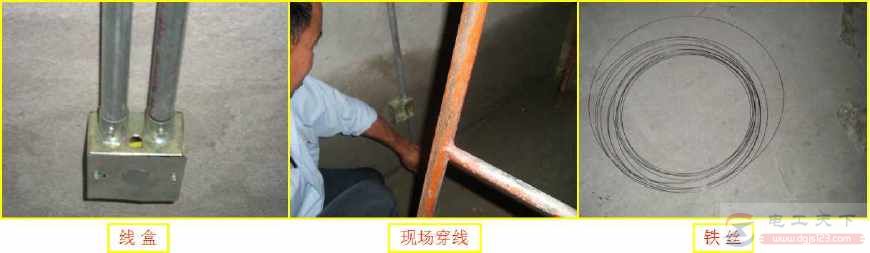

4、穿带线

（1）穿带线的同时，检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。

（2）穿带线的方法：

a.带线一般采用Φ1.2～2.0mm的铁丝或钢丝，先将铁丝的一端弯成不封口圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留有100～150mm的余量。

b.在管路较长或转弯较多时，可以在敷设管路的同时将带线穿好。

c.穿带线受阻时，用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
