电流平衡保护的工作原理图解
|

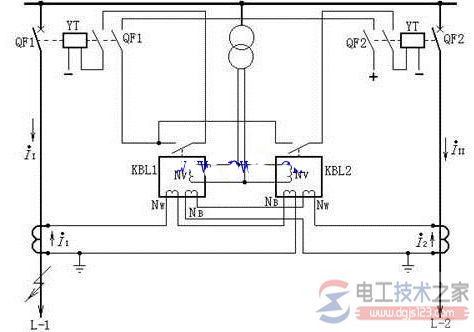

有关电流平衡保护的工作原理图解，电流平衡保护是横联差动保护的另一种形式，按比较双回线路中电流的绝对值而工作，电流平衡保护原理图说明，由故障线电流启动本侧保护，切除故障线路。 电流平衡保护原理图如下图：
电流平衡保护是横联差动保护的另一种形式，它是按比较双回线路中电流的绝对值而工作的，如图18。电流平衡继电器KBL1、KBL2各有一个工作线圈匝Nw，一个制动线圈匝NB和一个电压线圈匝Nv。 KBL1的工作线圈接于线路L-1电流互感器的二次侧，由电流I1产生动作力矩Mw1，其制动线圈接于线路L-2电流互感器的二次侧，由电流I1产生动作力矩MB1。 KBL2的工作线圈接于线路L-2电流互感器的二次侧，由I2产生动作力矩Mw2，其制动线圈接于线路L-1电流互感器的二次侧，由I1产生动作力矩MB2。 KBL1、KBL2的电压线圈均接于母线电压互感器的二次侧。【电流平衡保护的工作原理图解】继电器的动作条件是Mw>MB Mv（Mv为电压线圈中产生的力矩）。 正常运行及外部短路时，由于II=I2，KBL1、KBL2由于其反作用力矩Mv和继电器内弹簧反作用力矩Ms的作用，使触点保持在断开位置，保护不会动作。 当一回线路发生故障（如线路L-1的K点），由于II>I2，并由于电压大大降低，电压线圈的反作用力矩显著减少，因此KBL1中由II产生的动作力矩Mw1大于I2产生的制动力矩MB1与电压产生的制动力矩Mv之和，所以KBL1动作，切除故障线路L-1；对于KBL2，由于流过其制动线圈的电流II大于工作线圈流过电流I2，即制动力矩大于动作力矩，所以它不会动作。 必须指出，单端电源的双回线路上，平衡保护只能装于送电侧，受电侧不能装设。因为任一回线路短路，流过受电侧两个平衡继电器的工作线圈和制动线圈的电流大小是相等的，保护将不起作用。 由于双回平行线横联差动保护及平衡保护，在靠近对侧出口短路时，本侧两条线路流过的电流，其电流的横差值，不足以启动保护，只有等待对侧的保护动作，切除故障后，本侧的非故障线电流降为零，才由故障线电流启动本侧保护，切除故障线路。 这种情况被称为相继动作，线路上相继动作区域大小与保护整定值及短路电流有关。 横联差动保护，其方向继电器接有母线电压，在平行线路出口三相短路时，电压为零，如方向继电器的电压回路没有良好的记忆作用，便会误动，称为电压死区。 |
