电气设备接地防止雷击与静电危害的保护措施

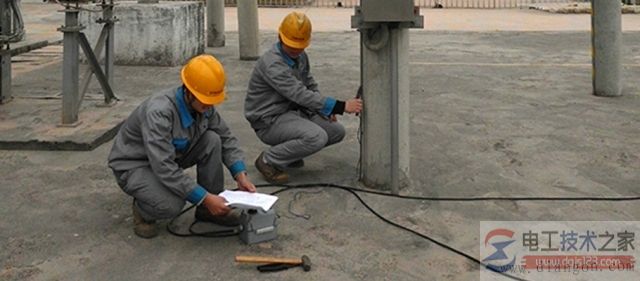

一、接地的作用 往往只知道接地可防止人身遭受电击，其实接地除了这一作用外，还可以防止设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保证电力系统的正常运行。 一、防止电击 人体阻抗和所处环境的状况有极大的关系，环境越潮湿，人体的阻抗越低，也越容易遭受电击。【电气设备接地防止雷击与静电危害的保护措施】 例如，自装过交流收音机的人几乎都受到过电击，但几乎都能摆脱电源，因为此时人所处的环境干燥，皮肤也较干燥。接地是防止电击的一种有效的方法。 电气设备通过接地装置接地后，使电气设备的电位接近地电位。 由于接地电阻的存在，电气设备对地电位总是存在的，电气设备的接地电阻越大，发生故障时，电气设备的对地电位也越大，人触及时的危险性也越大。 但是，如果不设置接地装置，故障设备外壳的电压就和相线对地电压相同，比起接地电压还是高出很多的，因此危险性也相应增加。 二、保证电力系统的正常运行 电力系统的接地，又称工作接地，一般在变电站或变电所对中性点进行接地。工作接地的接地电阻要求很小，对大型的变电站要求有一个接地网，保证接地电阻小而且可靠。 工作接地的目的是使电网的中性点与地之间的电位接近于零。 低压配电系统无法避免相线碰壳或相线断裂后碰地，如果中性点对地绝缘，就会使其他两相的对地电压升高到3倍的相电压，其结果可能把工作电压为220的电气设备烧坏。 对中性点接地的系统，即使一相与地短路，另外二相仍可接近相电压，因此接于其他二相的电气设备不会损坏。此外可防止系统振荡，电气设备和线路只要按相电压考虑其绝缘水平。 三、防止雷击和静电的危害 雷电发生时，除了直接雷外，还会生产感应雷，感应雷又分为静电感应雷和电磁感应雷。所有防雷措施中最主要的方法是接地。 四、接地的类型 1、工作接地。 为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地。 2、防雷接地。 为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地。 3、保护接地。 为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的金属外壳通过接地线接地，称为保护接地，如： （1）电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳； （2）电气设备的传动装置； （3）配电、控制和保护用的盘（台、箱）的框架； （4）交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管；【电气设备接地防止雷击与静电危害的保护措施】 （5）室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门。 4、重复接地。在低压配电系统的TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。 5、防静电接地。为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地。 6、屏蔽接地。为防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。 五、电气设备接地技术原则 1、为保证人身和设备安全，各种电气设备均应根据国家标准GB14050《系统接地的形式及安全技术要求》进行保护接地。保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。 2、不同用途和不同电压的电气设备，除有特殊要求外，一般应使用一个总的接地体，按等电位联接要求，应将建筑物金属构件、金属管道（输送易燃易爆物的金属管道除外）与总接地体相连接。 3、人工总接地体不宜设在建筑物内，总接地体的接地电阻应满足各种接地中最小的接地电阻要求。 六、接地装置的技术要求 1、变（配）电所的接地装置的接地体应水平敷设。gdzrlj.com 其接地体采用长度为2.5m、直径不小于12mm的圆钢或厚度不小于4mm的角钢，或厚度不小于4mm的钢管，并用截面不小于25mm×4mm的扁钢相连为闭合环形，外缘各角要做成弧形。 2、接地体应埋设在变（配）所墙外，距离不小于3m，接地网的埋设深度应超过当地冻土层厚度，最小埋设深度不得小于0.6m。 3、变（配）。电所的主变压器，其工作接地和保护接地，要分别与人工接地网连接。 4、避雷针（线）宜设独立的接地装置。 一、易燃易爆场所的电气设备的保护接地 1、易燃易爆场所的电气设备、机械设备、金属管道和建筑物的金属结构均应接地，并在管道接头处敷设跨接线。 2、在1kV以下中性点接地线路中，当线路过电流保护为熔断器时，其保护装置的动作安全系数不小于4，为断路器时，动作安全系数不小于2。 3、接地干线与接地体的连接点不得少于2个，并在建筑物两端分别与接地体相连。电工天下 4、为防止测量接地电阻时产生火花引起事故，需要测量时应在无爆炸危险的地方进行，或将测量用的端钮引至易燃易爆场所以外地方进行。 二、直流设备的接地 由于直流电流的作用，对金属腐蚀严重，使接触电阻增大，因此在直流线路上装设接地装置时，必须认真考虑以下措施： 1、对直流设备的接地，不能利用自然接地体作为PE线或重复接地的接地体和接地线，且不能与自然接地体相连。 2、直流系统的人工接地体，其厚度不应小于5mm，并要定期检查侵蚀情况。 |
