低压配电系统电磁干扰的传播途径或耦合机理

有关低压配电系统电磁干扰的传播途径或耦合机理，安装和调试自动化系统或监控系统时，找出干扰源并采取措施，提高系统和设备自身抗电磁干扰的能力。

自动化系统或监控系统通常为低压配电系统中的子系统，负责这类子系统的工程技术人员非常关心emc（电磁兼容性）或emi（电磁干扰）。

不友好的emc环境常使系统或系统中电子设备出现故障，甚至损坏，如：自动化系统停机；

1、传动系统烧设备；2、数据网络故障；3、电脑和服务器损坏；4、打印机失灵；5、局域网络数据传输率降低甚至停顿；6、报警系统误报警；7、金属管路和接地线严重腐蚀。

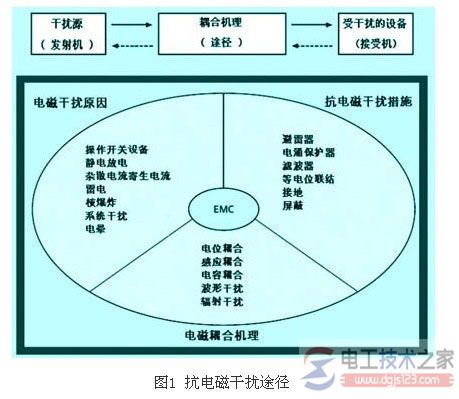

在安装和调试自动化系统或监控系统时，通常从三方面着手：即找出干扰源，即干扰来自系统本身或外部其他原因；采取措施，隔离或切断传播干扰的途径（也称耦合机理）；提高系统和设备自身抗电磁干扰的能力。见图1。

在寻找干扰源时，常用示波器观测干扰信号的波形。当发现信号线或控制线的直流电平上叠加谐波，50hz或150hz的交流干扰电平时，这些干扰信号多半来自于配电系统本身。

如不从配电系统本身考虑，采用如图1中的推荐的（如接地，屏蔽，滤波等）措施很难消除这些干扰信号。

在分析配电系统如何消除这类电磁干扰信号前，有必要先对电磁干扰的传播途径或耦合机理作简要的说明。

（1） 电位耦合

两个或两个以上线路通过一个公共阻抗连接在一起时，就会产生电位耦合机理。该公共阻抗可以是电源内阻，电源接头，零电位导线，保护地线（pe线），或与接地系统相关的设施。分析图2中的电位耦合原理图，强电线路a与信号线路b有一个公共阻抗zk，两个线路的电流ia和ib在公共阻抗zk上产生电压降uxab。该电压降是线路a和线路b的干扰源。一个线路（或多个）多点接地后会形成环路，电压降是形成环电流的根源。
