电抗器分类及作用说明

有关电抗器的小知识，电抗器的分类有哪些，由绝缘导线缠绕成绕组的形式组成的电抗器，称为空心式电抗器，与空心电抗器相反的是铁芯电抗器，那么电抗器的作用有哪些，下面具体来看下。

一、电抗器的分类

电抗分为感抗（电感器产生的）和容抗（电容器产生的），那么电抗器是否是电感器和电容器的组合？

答案是否定的，电感器的发明较早（1831年），电容器的发明较晚（1874年），平时说的电抗器就是电感器。

电抗器（电感器）是怎么构成的？

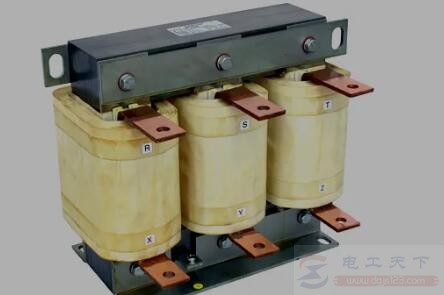

电抗器由绝缘导线缠绕成绕组的形式组成，称为空心式电抗器。与空心电抗器相反的是铁芯电抗器，其电感更大一些。

二、电抗器的作用

电抗器的二大作用，一是限制知路电流，二是对电路进行无功补偿。

1、限制短路电流

将电抗器串联在电路中，可以起到限制短路电流的作用。电抗器实质是电感线圈，在接通电压时内部形成反向电动势，就会阻碍线圈内部电流的变化。

因此，电抗器（电感器）的电流不能突变，所以可以起到限制短路电流的作用。所以，电感器的电流滞后与电感器的电压90°。

2、无功补偿

将电抗器并联在输电线路中，可以起到无功补偿的作用。比如在高压输电线路中，线间电容产生容性电流，使得线路的电压升高。容性电流超前与电压90°，而感性电流滞后与电压90°。

因此，电抗器产生的感性电流对线路中产生的容性电流进行抵消，从而实现无功补偿的目的。
