示波器的使用方法及探头补偿调节步骤

示波器用法及探头补偿调节步骤

关于电源纹波测量还谈到在探头前端并联电容，但缺少对这种做法的合理性的解释。值得注意的是，关于纹波测量，文中并没有强调更小地减少量程，但示波器量程要尽可能地小，这应是测量电源纹波的首要原则。

本人从事电源行业有5-6年了，示波器就相当于我的左右手。没有它就感觉什么都做不了。有它的存在，能让我能很顺利完成很多项目设计和问题分析。对于我来说，走到今天，它的功劳是不可替代的。对于电源工程师来说，一旦有产品有问题就需要抓波形，抓时序，测试准确数值，以帮助工程师分析，处理。以事实说话，看波形说话。如何使测试的数据准确和可靠是非常重要。准确的数字能够帮助我们，而失真的波形和数值只能误导我们，让我们背道而驰，让我们失去方向，多做很多无用功。

很多小公司用的示波器过于低端，带宽低，采样率底，认为能抓到波形就行，认为没有必要买那么好的示波器，并且认为示波器操作简单，没有那么多规范。看到他们对示波器的操作，不做测试之前的准备，拿起来就用，其实那样做是不正确的，可能往往就是这个操作不正确导致测试结果失真，影响分析。

即使一些很资深的工程师可能也不会注意到一些细节。不少工程师对示波器的认识度欠缺，如何更好的使用示波器还是有待提高的。下面就以我见到的很多工程师常犯的问题予以纠正，分享一下我掌握的一些知识。

1. 很多工程师直接拿起探头就测试，根本不去检查探头是否需要补偿，示波器是否需要校验。只有在一些大公司或经过培训的工程师才会在使用前做准备工作。

示波器使用前需要自校准和需要探头补偿调节，执行这种调节是使探头匹配输入通道。

首次操作仪器时以及同时显示多个输入通道的数据时，可能需要在垂直和水平方向上校准数据，以使时基、幅度和位置同步。例如，发生明显温度变化(> 5°) 时就需要进行校准。

1.从通道输入连接器上断开任何探头或电缆。确保仪器运行并预热一段时间。R*S示波器从 File（文件）菜单中，选择Selfalignment（自校准）。

2.在 Control（控制）选项卡上，点击Start Alignment（开始校准）。

3.R*S示波器完成此过程需几分钟时间。有的示波器可能需要一个小时以上时间。整体通过/失败结果会显示在Overall alignment state（整体校准状态）字段中。

每个输入通道各个校准步骤的结果会显示在Results（结果）选项卡中。

探头补偿调节的操作步骤:

1.将示波器探头连接到通道，按前面板上的 PRESET（预设）按键（左侧面板设置区域中)。将探头信号端和参考地连接到示波器面板上的参考输出，然后按Autoset（自动设置）。如果使用探头钩式前端附件，请将信号针前端牢固连接在探头上，确保正确连接。如组图一所示：

图1-1

图1-2 组图一 探头补偿调节

2.检查所显示波形的形状。可能会出现的情况如图二。

图二 补偿过度，不足和正确补偿后半部的波形形状示意，过度和不足都需要调节探头。以能更好的测试准确值。

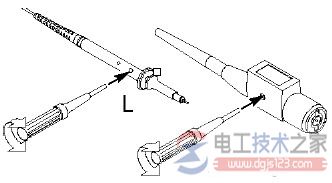

3.如果波形不正确，请调整探头。如下图三所示，直至波形为上面的补偿正确波形。

图三 补偿探头方法
