实用稳压器的扩流电路设计方法

有关稳压器的小知识，实用稳压器的扩流电路设计方法，首先介绍了什么是扩流电路，然后列举了实用扩流电路的几个例子，以及相关的注意事项，供大家学习参考。

一、稳压器的扩流电路

扩流电路是扩大（增加）稳压器输出电流的电路，在结构上扩流电路与稳压器（调整管）并联。从工作原理上来说，一切与稳压器并联的可以增大输出电的器件，都能用与扩流。

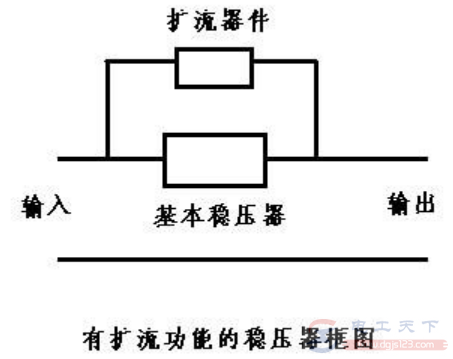

带扩流电路的稳压器框图如下：

常用扩流器件有电阻与大功率三极管。

二、实用扩流电路举例

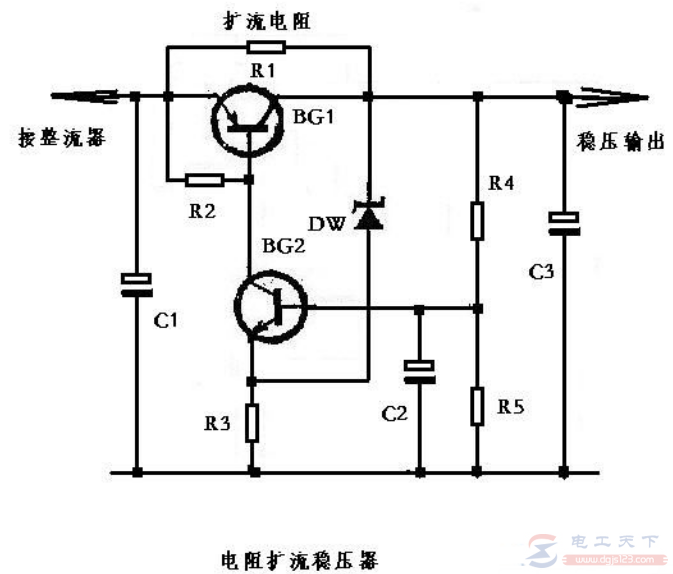

1、具有电阻扩流的稳压器

本电路的优点：电路简单，成本低。但是，可以有效增加稳压器的输出电流，减少调整管的功耗。

缺点：不能适应可变负载，否则轻载时稳压器失控，同时会增加输出端的纹波电压。

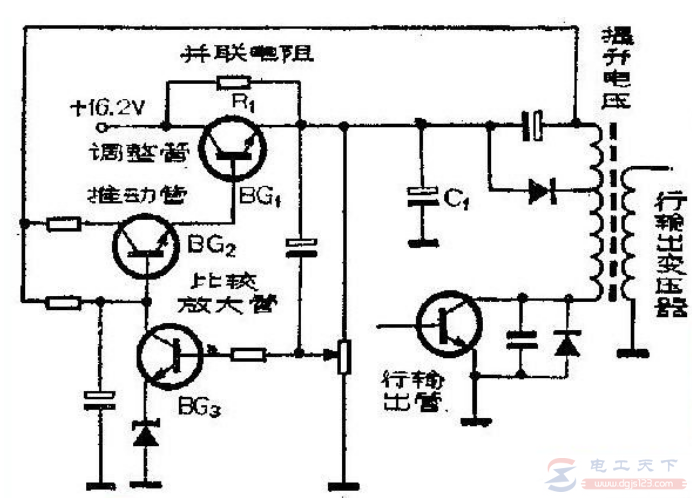

这类扩流方式在黑白电视中用的比较多，下面就是某进口电视机的稳压电源图：

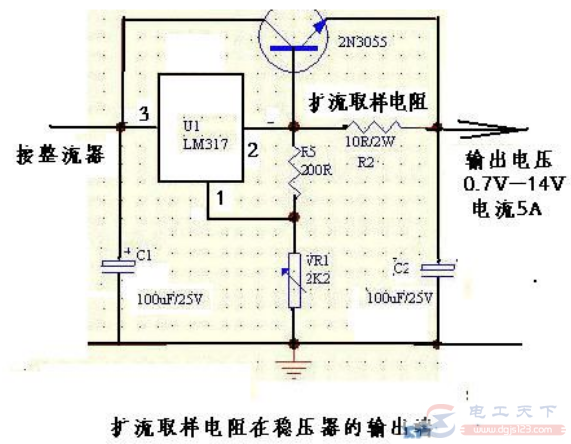

2、三极管扩流电路之一

优点：扩流管是NPN型的来源丰富，易得，稳压性能稍差，但能满足一般要求。

缺点：输出电压的稳压性能稍差，原因扩流后稳压器的取样电路不在输出端。

3、三极管扩流电路之二

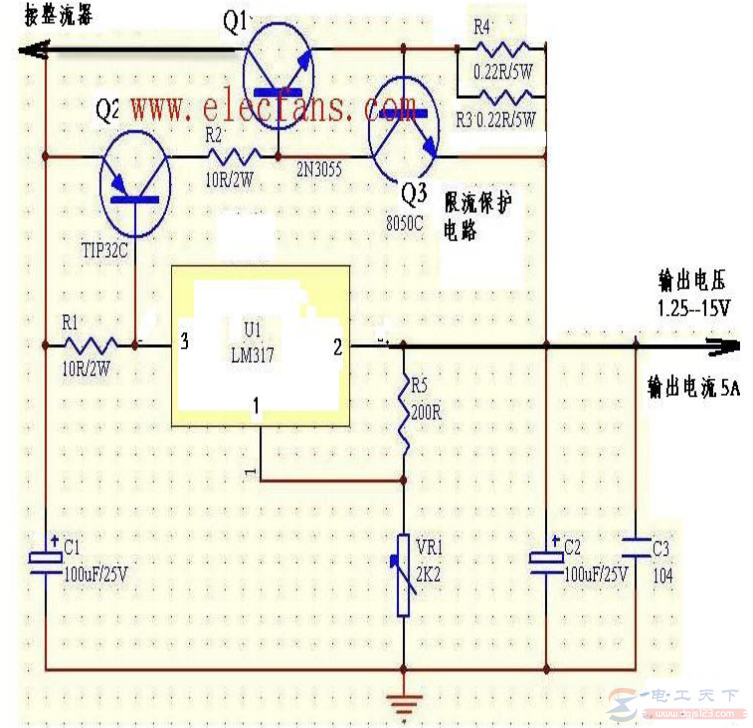

在本电路中，扩流取样电阻（R）移到了稳压器的输入端，扩流管的输出端直接与稳压器的输出端并接。本电路的优点是稳压性能好，缺点是大功率的PNP型难找，需要一只小功率的PNP管与另外一只大功率的NPN型大功率管组成复合管，使得电路比较复杂。

图中三极管Q3与电阻R3R4组成扩流管的限流保护电路，限流电流的工作原理：当输出电流大于设定安全值时，在取样电阻R3//R4上电压降增大到使三极管Q3导通，对扩流管Q1的基极电流分流，从而使其发射极（负载）电流不在增大，实现了保护。当负载电流减小后，Q3恢复到常态（截止状态）。

注意：保护管的这种导通与截止，只是限制输出电流的增大，不构成振荡—也就是不构成开关稳压电路：

（1）构成开关稳压器的条件是要有正反馈电路与稳压电路，正反馈电路的作用是产生振荡，使开关管工作，而稳压电路是使输出电压稳定。

（2）Q3的导通与截止，是负载的变化所致，不是由正反馈电路所致—这里没有正反馈电路。

总结：

由以上例子得出如下结论：

1、扩流电路能够有效地扩流（即增加稳压器的输出电流）。

2、扩流电路对稳压器的稳压性能没有改善，只是不影响稳压器的原有稳压性能，在某种情况下可能对稳压性能稍有不良影响。
