3线-8线译码器的特点，为何输入端不止3根线

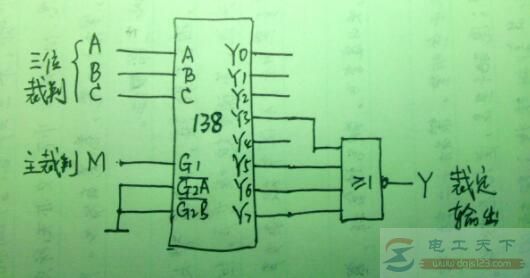

3线-8线译码器

该译码器的输入对应3个计数器的输出。每个计数器各有2种状态：“0”或“1”。3个计数器的输出可以得到8个不同的组合：“000”、“001”、……“110”、“111”。用8个3输入端的“与门“，可以将这8种状态甄别出来。

当“与门“的输入全部为”1“时，输出为”1“。当计数器为”0“时，它的”非“端输出为”1“，换而言之当它的”非“端输出为”1“时，就表示它的状态是”0“。

以P0为例，当3个计数器全为”0“时，P0输出”1“。所以，P0的输入不是接在Q0，Q1，Q2上，而是接在”非“端上。

3线-8线译码器实际有6个输入端，其中3个”Q“，另3个”Q非“同其互补，”Q非“用作计数器”0“状态时的输出，去控制相应的“与门”。

所以，把3线-8线译码器称作“3位-8线译码器”，对初学者来说更容易理解一些。
