三相交流电供电方式图解

有关三相交流电的供电方式，三相发电机三相绕组的中性点及中性线接地，三相四线制供电系统可输送两种电压，即相电压与线电压，各相线与中性线之间的电压称为相电压。

三相交流电的供电方式

把三相发电机三相绕组的末端U2、V2、W2连接成一个公共端点，叫做中性点(零点)，用字母N表示。

从中性点引出的导线称为中性线(或零线)，用黑色或白色表示。

中性线接地时，又称为地线。从线圈的首端Ul、V1、Wl引出的三根导线称为相线(俗称火线)，分别用黄、绿、红三种颜色表示，这种供电系统称为三相四线制。

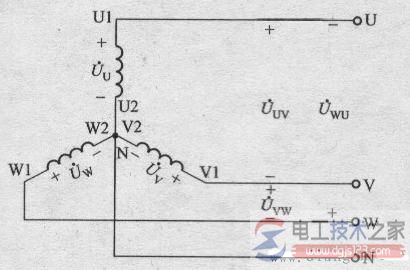

如下图，在低压供电系统中常采用三相四线制供电。如生活中的照明用电就是采用三相四线制供电。

三相四线制供电系统可输送两种电压，即相电压与线电压。来自：电工技术之家

各相线与中性线之间的电压称为相电压，分别用 表示其有效值；相线与相线之间的电压称为线电压，用 表示。另一种表示方法是用 表示相电压，表示线电压 。

由于电动势的方向规定为从绕组的末端指向始端，那么相电压的方向就是从绕组的始端指向末端，如上图，相电压 线电压的方向按三相电源的相序来确定，如 就是从U1端指向V1端； 就是从V1端指向W1端； 就是从W1端指向U1端，如上图所示线电压：
