三相交流电源输送图

有关三相交流电源的输送图，家庭中多用单相交流电，工业用电则采用三相交流电供电（黄、绿、红三种颜色线同时传输），三相交流电从一个电源出发(电压相等、频率相同、相位彼此相差为1200的三个电源)，用三根线进行输送。

三相交流电源的输送方式

在我们所熟悉的供电线路中，在一般家庭中，采用两根线传送，一根零线(黑色)，一根相线(黄色或红色或绿色，大多数为红色)，称为单相交流电。

经常提到的交流电指的就是单相正弦交流电。而在用电量大的工厂及大楼等动力用电处则采用三相交流电供电(黄、绿、红三种颜色线同时传输)。

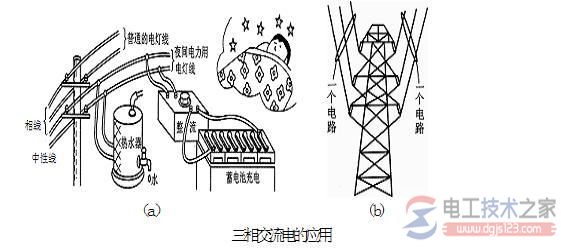

单相交流电路从一个电源出发用两根线进行输送，这是用了三相交流电中一相(有时也称为单相三线电)，如下图(a)所示。

三相交流电从一个电源出发(电压相等、频率相同、相位彼此相差为1200的三个电源)，用三根线进行输送，如下图（b）所示。
