用于测量导线通断的接线方法
时间：2022-12-08作者：佚名
|

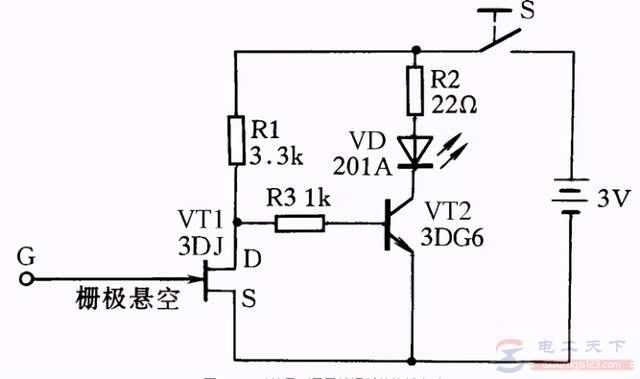

以下是一个感应测电笔线路，可以方便地测出导线的断芯位置，在测量导线断芯位置时，在导线一端接上220V的电源相线，然后用感应测电笔的探头栅极靠近被测导线，并沿线移动。 如果发光二极管在移动中突然熄灭，那么说明该处就是导线断芯位置。
图1：测量导线通断的接线方法 |
