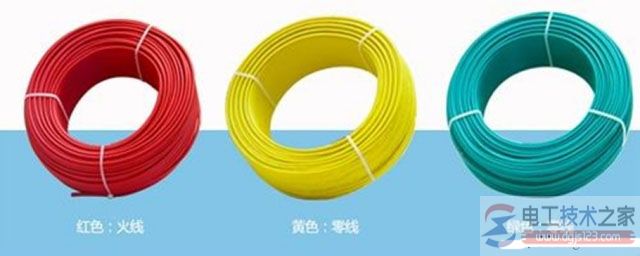

电工成套设备中导线颜色在标志与选择电路中的应用

有关电工成套设备中导线颜色在标志与选择电路中的应用，依导线颜色标志电路时，黑色、棕色、红色与黄色等导线颜色的选择，依电路选择导线颜色时，导线颜色的不同。

一、依导线颜色标志电路时

1、黑色：装置和设备的内部布线。

2 、棕色：直流电路的正极。

3 、红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

4、黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

5、绿色：三相电路的B相。

6、蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。

7、淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

8、白色：双向可控硅管的主电极；无指定用色的半导体电路。

9、黄和绿双色：(每种色宽约15~100毫米交替贴接)安全用的接地线。

10 、红、黑色并行：用双芯导线或双根绞线连接的交流电路。

二、依电路选择导线颜色时

1、交流三相电路的

A相：黄色；

B相：绿色；
