交流旋转电机双层短距绕组磁势与短距系数

有关交流旋转电机双层短距绕组磁势，两个等效单层绕组在空间分布上错开一个短距角β，双层短距绕组的磁势等于两个等效单层绕组的磁势在空间叠加，绕组的短距系数公式等。

交流旋转电机双层短距绕组磁势与短距系数

在分析磁场分布情况时，双层整距绕组可以等效为两个整距单层绕组。

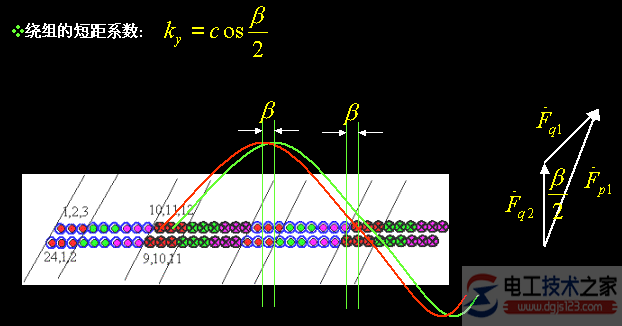

图1，交流旋转电机双层短距绕组的磁势

两个等效单层绕组在空间分布上错开一个短距角β。

图2，交流旋转电机双层短距绕组的磁势

双层短距绕组的磁势等于两个等效单层绕组的磁势在空间叠加。

1、双层短距绕组的磁势

Fp1=2Fq1cosβ/2 = 0.9 Iy 2qNy kq ky

2、绕组的短距系数

ky=cos(β/2)
