变压器过零序电流保护的工作原理

有关变压器过零序电流保护的工作原理，大电流接地系统中的变压器装设的接地零序电流保护，可以作为变压器主保护的后备保护及相邻元件接地短路的后备保护。

对大电流接地系统中的变压器装设的接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护。

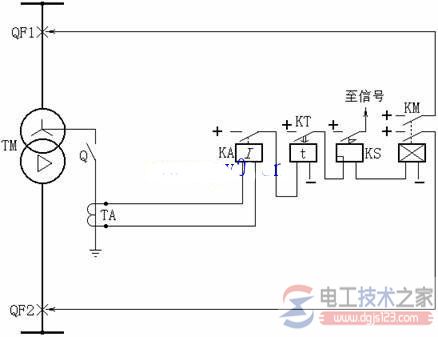

如图：

正常情况下，3Io = 0，TA中没有电流通过，零序电流保护不动作发生接地短路时出现零序电流，当它大于保护的动作电流时，电流继电器KA动作，经KT延时后，跳开变压器两侧断路器。

零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。 家

保护的动作时限也要比后者大一个Δt。

二、变压器零序电流保护起什么作用？

在中性点直接接地电网中运行的变压器都装设零序电流保护，当变压器高侧或高压侧线路发生接地时，产生零序电流，零序电流保护动作。
