从原理图认识双绕组变压器纵差保护单线的接线原理

有关双绕组变压器纵差保护单线的原理图，双绕组变压器纵差保护单线原理图(正常运行或外部故障时)，双绕组变压器纵差保护单线原理图(内部故障时)，变压器纵差保护按循环电流原理构成。

变压器纵差保护是按循环电流原理构成的，它能正确区分变压器内、外故障，并能瞬时切除保护区内的故障。

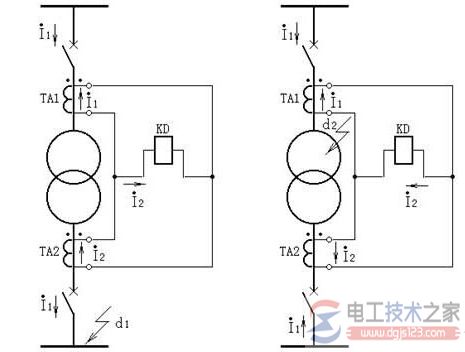

如下图，双绕组变压器纵差保护的单线原理图。

图a双绕组变压器纵差保护单线原理图(正常运行或外部故障时)，图b双绕组变压器纵差保护单线原理图(内部故障时)
