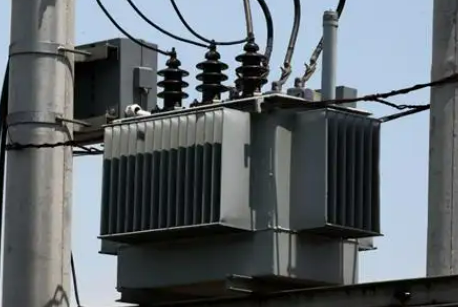

变压器的主要技术参数
|
在给定的技术条件下，变压器的性能规定的“量值”，包括冷却介质的条件等，称为定额。定额中所规定的各量值称为额定值，这些额定值直接写在每台变压器的铭牌上。 变压器有哪些参数1、额定容量（Sn）和容量比 额定容量是指变压器在铭牌规定的条件下，以额定电压、额定电流连续运行时所输送的单相或三相总视在功率。 变压器的额定容量，是以绕组的额定电压和额定电流的乘积所决定的视在功率来表示的，单位为VA或KVA。变压器各侧额定容量之间的比值，称为容量比。
2、额定电压（Un）和电压比 额定电压是指变压器长期运行时，设计条件所规定的电压值（线电压）。变压器一次侧的额定电压是指规定的加到一次侧的线电压，变压器的二次侧的额定电压是指变压器空载，而一次侧加上额定电压时，二次侧的端电压（线电压）。 3、额定电流（In） 额定电流是指变压器在额定容量、额定电压下运行时通过的线电流。三相变压器一次侧和二次侧的额定电流，等于变压器的额定容量或该侧的额定容量除以√3倍的该侧额定电压，所得的电流值就是相应的额定电流。 4、额定频率（Fn） 我国国家规定标准工业（市电）频率为50HZ。 5、相数 分为单相或三相两种。 6、联结组标号（接线组别） 三相变压器的高压侧和低压侧绕组，均可以接成星形或三角形，于是三相变压器便可构成很多种接线方式，例如高压侧和低压侧绕组都接成星形时，就构成（Y/Y）接线。高压侧是三角形连接，低压侧是星形连接时，就构成（△/Y）接线。我国规定的标准连接组只采用上述两种接线方式。这里的技术也可以说是“时钟法”表示，变压器的连接组别套路较多→此处省略一部分。 7、额定冷却介质温度 指变压器运行时，周围环境中空气的最高温度。 8、额定温升(Tn) 指变压器内绕组或上层油面的温度与变压器外围空气的温度之差，称为绕组或上层油面的温升。在变压器的铭牌上都规定了变压器的温升的限值。根据国家标准的规定，变压器在运行时，上层油面的最高温度不应超过 95℃。 9、冷却方式 （1）油浸自冷却ONAN； （2）油浸风冷却ONAF； （3）油浸强迫非导向油循环，风冷却0FAF； （4）油浸强迫非导向油循环，水冷却0FwF； （5）油浸强迫导向油循环，风冷却oDFA； （6）油浸强迫导向油循环，水冷却0DwF。 10、空载损耗(Po) 空载损耗又称为铁损，是指变压器一个绕组加上额定电压，其余绕组开路时，变压器一次侧实际上测得的空载电流值，它是衡量变压器质量的一个重要参数。 11、空载电流(I％) 指变压器在额定电压下空载运行时，合闸后一次侧通过的稳态电流值。 12、负载损耗(Po) 负载损耗时考核变压器性能的主要参数之一。实际运行时的变压器负载损耗并不是上述规定的负载损耗值，因为负载损耗不仅决定于负载电流大小，而且还与周围的环境温度有关系。 13、阻抗电压百分数(Uk%) 双绕组变压器，当一侧人为的短路，另一侧施加一个降低了的电压，并使两侧的电流都达到额定值时，这一降低了的电压数值与额定电压之比的百分数，即为这台双绕组变压器的阻抗百分数。 |
