变压器档位高低有什么区别

有关变压器档位高低的小知识，变压器档位高低其变比大小不同，一般在选择变压器时，会根据变压器电源电压或输出电压高低来选择适当档位，变压器档位与分接头的关系是什么，一起来了解下。

变压器档位高低其变比大小不同，比如有3档的变压器，Ⅰ当 5%，Ⅱ档额定，Ⅲ档-5%。或者说ⅠⅠ档变比为10.5/0.4KV，Ⅱ档变比为10/0.4KV，Ⅲ档变比为9.5/0.4KV。可以根据变压器电源电压或输出电压高低来选择适当档位。

变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。

电路符号常用T当作编号的开头.例: T01, T201等。

附1，变压器档位-分接头关系

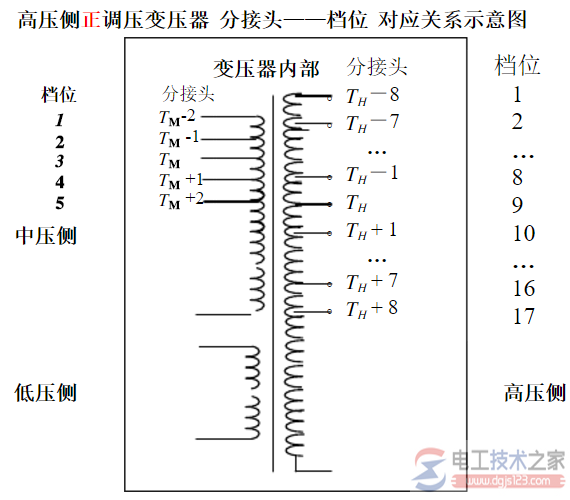

变压器档位问题，高压侧正调压变压器的分接头—档位 对应关系示意图：

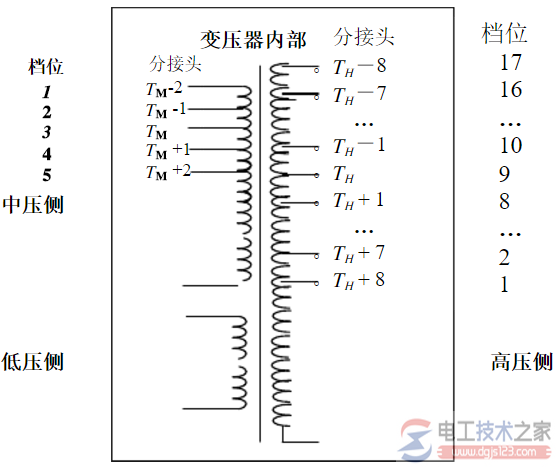

高压侧逆调压变压器 分接头—档位 对应关系示意图：
