漏磁变压器是什么？漏磁变压器调整电流的方法

有关漏磁变压器的知识，漏磁变压器是一个既有主磁通，又有漏磁通的自耦式变压器，漏磁变压器的初级绕组和次级绕组的耦合，通过主磁通来完成。

漏磁变压器及调整电流的方法

漏磁变压器是一个既有主磁通，又有漏磁通的自耦式变压器。

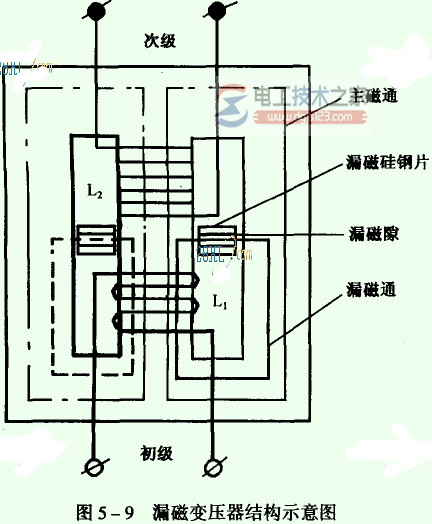

如图：

它的结构形式同普通变压器一样，都是由初级绕组与次级绕组和铁芯组成。不同的是在初次级绕组之间增加了一个漏磁回路。

漏磁回路是把一定厚度的漏磁硅钠片加“E”型铁芯的窗口，加在初次级绕组之间形成。

漏磁变压器的初级绕组和次级绕组的耦合，是通过主磁通完成的。但漏磁通是由漏磁硅钢片和初次级绕组各自藕合完成的。
