电气柜成套电气装配与安装方法大全

有关电气柜成套电气装配与安装方法，常见电气柜成套的问题，包括常用电线颜色定义，电气成套装配中存在的问题，变频器柜装配中存在的问题，电气设备安装中存在的问题等。

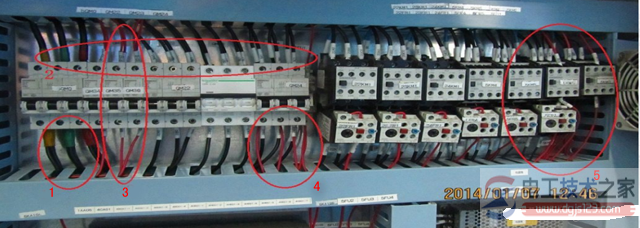

电气成套装配中存在的问题：

1、空开下出线多股并线；2、空开上进线多负载并线；3、空开进出线的线径不一致；4、不同线径随意并线；5、线缆颜色使用不规范。

常用电线颜色定义

1、三相交流：黄/绿/红色；2、单相交流 红色；3、24V直流 蓝色；4、I/O线 灰色；5、模拟量 白色；6、中性线 浅蓝色；7、PE线 黄绿色。

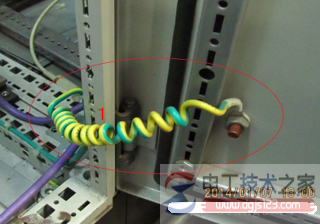

电气成套装配中存在的问题：

1、接地点错误，无接地效果；2、未与系统PE连接。

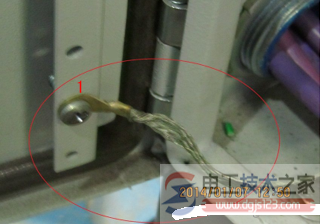

电气成套装配中存在的问题：

1、未使用编织带接地，接地线不能打圈；2、未与系统PE连接。

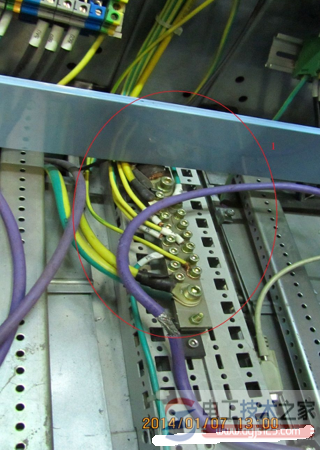

电气成套装配中存在的问题：

1、接地排截面积小于进线截面积；2、接地排过多的打孔更减小截面积；3、接地并线，增加接地阻抗；4、柜体安装底板，框架均未接地；5、未采取分层接地的措施。

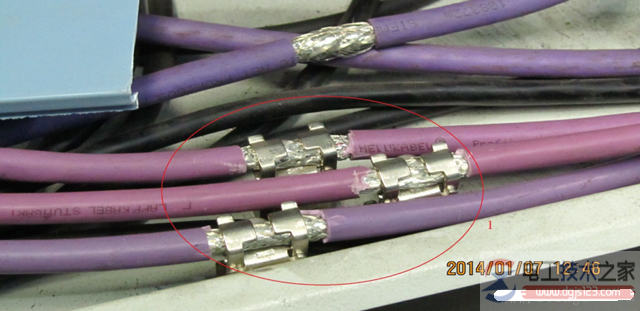

电气成套装配中存在的问题：

1、通讯电缆与强电电缆平行敷设；2、通讯线屏蔽层强制接地在绝缘部位。

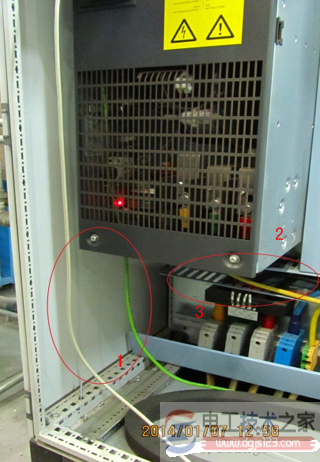

变频器柜装配中存在的问题：

1、驱动装置的信号线悬空，未做固定处理，亦未做屏蔽接地处理。

2、 驱动装置布置安装不合理，应与进线滤波器电抗器一起单独组柜，不宜采用面板式安装，而应采用框架方式安装。

3、大型驱动装置至电机电缆一般不应该再经过端子过渡，而应直接出线。

4、电机电缆应使用屏蔽电缆，屏蔽层应抱箍。

5、系统进线布置设计不合理，阻挡驱动装置冷却风道。

6、主进线不宜使用端子，应采取铜排结构件压接电缆方式。

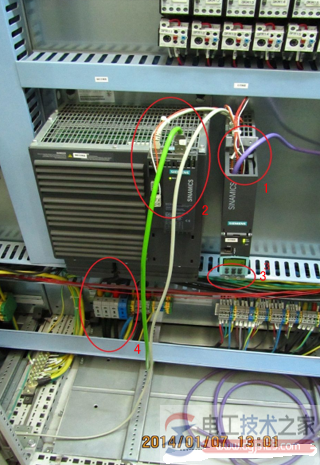

电气成套装配中存在的问题：

1、DP总线未正确的固定与屏蔽，CU320模块的用于固定与屏蔽电缆线的附件缺失。

2、编码器线，装置通讯线随意悬空，未作固定，编码器线亦未作屏蔽。

3、CU320控制单元及接口模块均未做接地处理。
