10kV开关柜防误闭锁回路危险点的对策与方案

如何防范检修操作中的误回路危险点，包括10kV母联开关小车推进机构闭锁开放，10kV母联隔离小车推进机构闭锁开放，防误回路的具体使用方案等。

10kV母联、10kV主变进线间隔一般分别由开关柜与隔离柜组成，电流互感器装于开关与闸刀间。

在需要10kV母联或10kV主变进线间隔停电检修时，厂家提供了验电接地小车，分别推入开关柜与隔离柜，在验明确无电压后合上接地闸刀，但验电接地小车的防误闭锁逻辑各变电站间并不是都统一的，需要进一步完善。

为控制和消除此类操作中的产生误操作的危险因素，选择一种完善的防误闭锁逻辑是十分有必要的。

一、在检修操作中防误回路危险点分析及对策

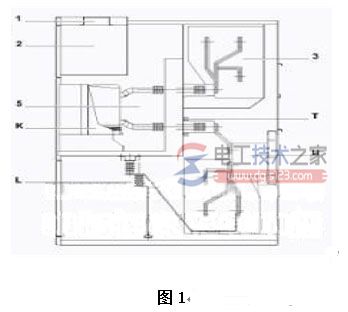

以某变电站的10kV设备均采用中置柜形式进行分析，其10kV母联、10kV主变进线间隔为开关柜与隔离柜配置。以10kV母联间隔为例，电流互感器装于开关与隔离闸刀间，具体电流互感器装设在10kV母联开关柜后下柜内，如图1中的U。

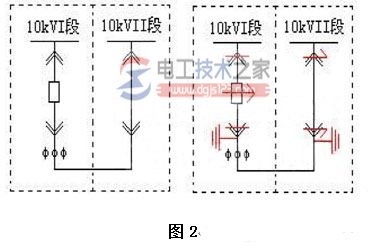

在母联内的电流互感器检修操作时，将开关小车、隔离小车分别拉至柜外，用验电接地小车分别推入开关柜与隔离柜，在验明确无电压后合上接地闸刀，满足检修要求，如图2 中的接地线。

1：低压二次电缆走线槽

2：低压室

3：母线室

5：断路器室

K：断路器

L：避雷器(选装)

U：电流互感器

T：低能量电流互感器(选装)

根据五防要求，此类电流互感器检修操作应满足以下防误闭锁要求：(注：只讨论本间隔防误)

1、10kV母联开关小车推进机构闭锁开放：

10kV母联隔离小车在工作位置

验电接地小车不在10kV母联隔离柜内工作位置

2、10kV母联隔离小车推进机构闭锁开放：

10kV母联开关小车在试验位置

验电接地小车不在10kV母联开关柜内工作位置

3、10kV母联开关柜验电接地小车推进机构闭锁开放：

10kV母联隔离小车不在工作位置

4、10kV母联隔离柜验电接地小车推进机构闭锁开放：

10kV母联开关小车不在工作位置

5、验电接地小车上地刀操作闭锁开放：

10kV母联开关柜、隔离柜内靠电流互感器侧静触头无压

以上为10kV母联间隔开关柜与隔离柜本身基本防误要求，未提到与相应母线的防误，根据开关柜厂家的不同，防误闭锁逻辑实现上可能有不同形式，但均应满足基本防误要求。

二、防误回路的使用方案

据前文，10kV母联电流互感器检修操作的防误回路从无到有，从不完善到基本完善也经过一系列过程，下面我们讨论几个典型使用方案：
