低压配电线路的配电方式与线路种类

有关低压配电线路的配电方式，以及配电线路的种类，低压配电线路是指经配电变压器，将高压10KV降低到380/220v等级的线路，一般有放射式和树干式两种配电方式，低压配电线路有两种安装方法，即电缆敷设法和架空线敷设法。

低压配电线路的配电方式

一、低压配电线路

低压配电线路是指经配电变压器，将高压10KV降低到380/220v等级的线路，也就是从变电所发送到设备之间的低压线路。

低压配电线路在设计变电所接线方式时，工厂里对一些用电量较大的车间，还设置车间变压所，由变压器对各用电设备进行供电，而对用电量较小的车间，就由配电变压器直接供电。

二、低压配电方式

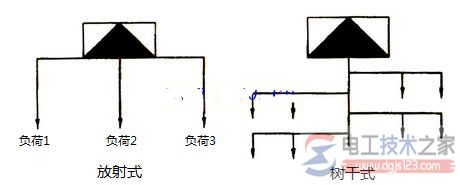

低压配电线路根据负荷的类别、大小、分布情况及负载的性质，进行设计布局，一般有放射式和树干式两种配电方式，如右图所示。

放射式线路可靠性好，但投资费用高，故现在低压配电接线常用树干式，它可获得充分的灵活性，当生产技术改变时，配电线路不必进行较大的变动。

因此，树干式配电方式的费用较低廉，这就是它的两大特点。当然从供电的可靠性而言，它不及放射式。

三、低压配电线路种类

低压配电线路有两种安装方法，即电缆敷设法和架空线敷设法。

电缆线路因在地下敷设，对外界的大风、结冰等自然影响很小，而且地面上不露电线，从而美化了市容与建筑物的环境。

但是，电缆线路的投资费用较高，检修较困难，架空线路的优点刚好与它相反。所以对于一般无特殊要求的场所，低压配线都采用架空线路敷设法。

低压架空线路一般是用木杆或水泥杆制成电线杆，用瓷瓶把导线固定在电杆的横担上。

两根电线杆间的距离在院内约为30~40M，而在空旷的地带可达40~50M，导线之间的距离为40~60厘米，线路的架设尽可能短捷，同时要考虑架设与维护检修的方便。
