无功补偿控制器与功率因数表的接线方法

有关无功补偿控制器与功率因数表的接线方法，正确的显示出功率因数，则必需正确接线，无功补偿控制器和功率因数表同时指示正确的功率因数，它们之间的电流线需要串联起来，电压信号需要并联起来。

无功补偿控制器与功率因数表的接线方法

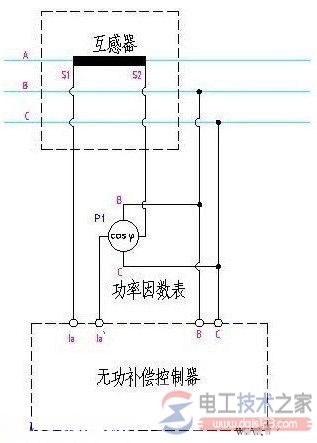

如图，让无功补偿控制器和功率因数表同时指示正确的功率因数，它们之间的电流线需要串联起来，电压信号需要并联起来。

要想正确的显示出功率因数，就必须正确接线，三相电中必须要取其中一相的电流，另外两相的电压。
