配电柜安装标准及相关要求

配电柜安装标准及要求

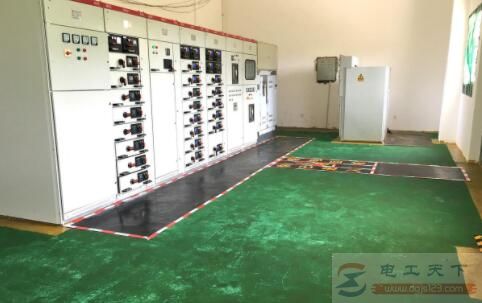

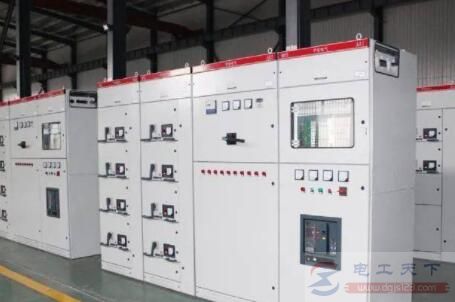

1、配电柜安装：按施工图的布置，把配电柜按照顺序逐一就位在基础型钢上。单独配电柜进行柜面和侧面的垂直度的调整，可以用加垫铁的方法解决，但不能超过三片，并焊接牢固。成列配电柜各台就位后，应对柜的水平度及盘面偏差进行调整，需要调整到符合施工规范的规定。

2、挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上，需要预埋燕尾螺栓或采用对拉螺栓进行固定。

3、安装配电箱应预埋套箱，安装后面板应与墙面平。

4、配电柜调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5、配电柜接地：每台配电柜单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并且必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。

6、配电柜顶与母线进行连接，注意采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时，注意母排是否距离其他器件或壳体太近，并且要注意相位正确。

7、控制回路检查：检查线路是否因运输等因素而松脱，逐一进行紧固，检查电器元件是否损坏。原则上配电柜控制线路在出厂时就进行了校验，不能对柜内线路私自进行调整，发现问题应与供应商联系。

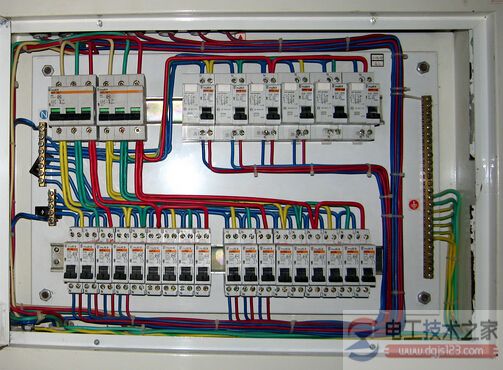

8、控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不超过两根，两根线间加眼圈。多股线应涮锡，不能有断股。
