低压线路短路故障如何排除,低压线路短路故障范围确定方法

有关低压线路短路故障的排除方法，线路较长，线路上负载较多时，可以参考本文的方法，快速确定故障范围．并迅速找到短路点，一起来了解下。

低压线路短路故障排查方法

查找低压线路短路点的方法较多，但如果线路较长，线路上的负载又多，则查找会有一定难度。

以下方法可以帮助大家快速确定故障范围．并迅速找到短路点。

由于线路已短路，故电源保险丝肯定已熔断。

该方法就是在保险丝位置并联接上5只100W白炽灯泡（或其他功率在500w左右的用电器），以替代保险丝。

由于线路中存在；短路点，故电源电压几乎全部降落在白炽灯泡两端，因此灯泡会点亮。也就是从短路点到白炽灯泡这段线路中有电流流过，而线路其他部分则无电流流过。这样检修者就可手持钳形电流表（用低电流挡，比如5A挡）去分段测量线路上各处电流（一般从电源输入端开始）。如果测量某处无电流，则说明故障点就在被测点与白炽灯泡之间的线路上。

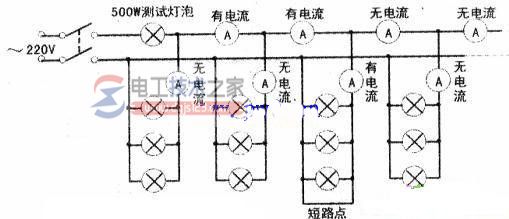

使用此方法，继续向前查找，逐步缩小测量范围，当测量到有电流与无电流的分界点时，就可顺利找到短路点。反之如果测量某处时有电流，则说明故障点在被测点之后的线路上（示意图见附图）。于是应继续向后查找，逐步缩小测量范围，同样，当测量到有电流与无电流的分界点时，就可很快找到短路点。

附图：
