配电箱重复接地线的技术要求
|

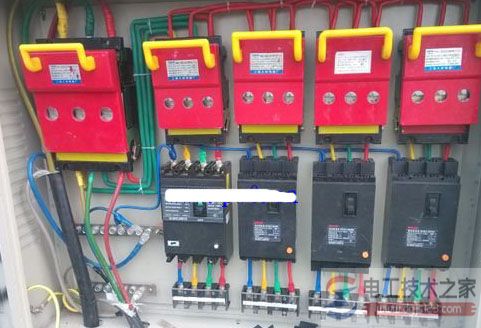

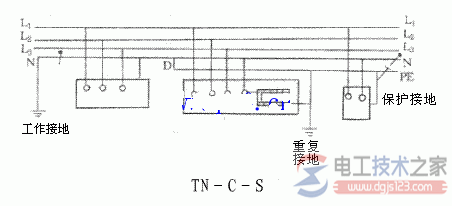

一、配电箱重复接地线的技术要求 《施工现场临时用电安全技术规范》JGJ 46-2005的要求进行设计，临时用电配电系统采用三相五线制TN-S接零保护系统，为确保用电安全，现场采用三级配电三级保护系统，保护零线与工作零线必须严格分开，严禁混用、并用。 根据要求保护零线必须在配电室(或总配电箱)配电线路中间和末端至少两处作重复接地，重复接地线应与保护零线相连接，结合现场情况重复接地时采用不小于10平方毫米的黄绿双色软线就近与建筑物的接地系统进行可靠连接，接地完毕须进行接地电阻测试并做好记录，该测试要求每月进行一次，总配电屏处接地电阻不大于4欧姆，其他部位重复接地电阻不应大于10欧姆。 用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。来自：电工技术之家 保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。保护接地线可利用金属构件、钢筋混凝土构件的钢筋等自然接地体。 TN-C-S系统送出的是PEN线，到用户前需先重复接地，再分为N和PE,N线不允许再接地，PE线可以再接地； TN-S,推荐的做法是总接地箱连接到接地网上，再由总接地箱到电气柜的PE母线，再由PE母线一点接到N母线，N母线再与变压器中性点连接。 以外，N线不应再与PE线连接，即不允许再接地。PE线可以多点接地，多一点好。 二、配电箱重复接地怎么连接？ 配电箱重复接地方法： 重复接地是指由配电箱外壳上的接地扁钢（暗装）或者镀锌螺丝（明装）连接到接地网上。 配电箱内部金属导电部分都是连接到PE上的，如元件安装板、门、二次门都是连接在一起的。 重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置，说白了就是配电箱外壳在接一次地，因为系统中性点是接地的。 三、三相五线制配电箱的重复接地 三相五线是属于TN-S系统的接线引入法，而重复接地是所有用电设备的外壳保护接地。根据临时用电规范，重复接地是必须要接的。 TN-S供电系统是把工作零线N和专用保护线PE在供电电源出严格分开的供电系统，也称三相五线。 其优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。 注意，PE线不许断线，在供电末端应将PE线做重复接地。 四、配电箱重复接地示意图 配电箱重复接地示意图 如下：
