变压器绕组绕向与电压极性的关系

有关变压器绕组绕向与电压极性的关系，变压器绕组的极性示意图，绕向相同时、绕向相反时，U1与u1是同极性端，还是异极性端，一起来看看。

变压器绕组的绕向与电压极性的关系

如图：

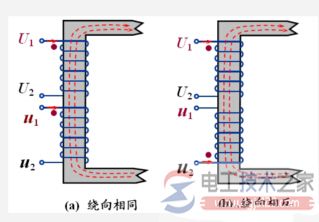

图1 变压器绕组的极性示意图

1、绕向相同时

U1与u1是同极性端 (同名端) ，U1与u2是异极性端 (异名端) ；

2、绕向相反时

U1与u2是同极性端 (同名端) ，U1与u1是异极性端 (异名端)。
