不同铁芯变压器的规格型号

有关变动器的规格型号，变压器按铁芯形式来分类，主要有三种型号，一是芯式变压器，二是非晶合金变压器，三是壳式变压器，下面分别加以介绍。

变压器的规格型号（按铁芯形式）

1、芯式变压器

电力变压器按照铁心的结构,分为芯式和壳式，芯式结构的铁心被绕组包围。

电力变压器按照铁心的结构，分为芯式变压器和壳式变压器两种，芯式变压器主要用于高压的电力变压器。

芯式变压器结构比较简单，高压绕组与铁芯的距离较远，绝缘较易处理。

2、非晶合金变压器

非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低地方。

非晶合金变压器是一种低损耗、高能效的电力变压器。这类变压器以铁基非晶态金属作为铁芯，由于该材料不具长程有序结构，其磁化及消磁均较一般磁性材料容易。

3、壳式变压器

用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。

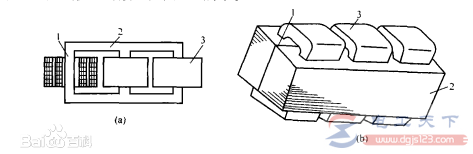

壳式变压器壳式变压器（shell-type transformer）是用壳式铁心制成的变压器叫壳式变压器，壳式变压器的铁心像器身的外壳，结构上任何一个绕组两边总有铁心或铁轭，一般心式绕组立放，而壳式绕组卧放，如下图：

特性：

壳式铁心尺寸较小，漏磁很小，引起的绕组附加损耗低。

因绕组被铁心包围，起到一定的屏蔽作用，油箱的杂散损耗也小， 总体积小、重量轻。

当与心式相同重量时总损耗要低，也就比较节能节材。

以上就是不同铁芯的变压器的规格型号，希望对大家有所帮助。
