10kV、35kV、110kV电压等级并网发电机中性点接地方式

垃圾焚烧发电项目的电气主接线形式与电力接入系统密切相关，根据接入系统报告中确定的电厂并网的电压等级、并网回路数等，来确定厂内电气主接线。

若是35(或110)kV并网，厂内35(或110)kV可采用单母线、单母线分段、变压器线路组接线。

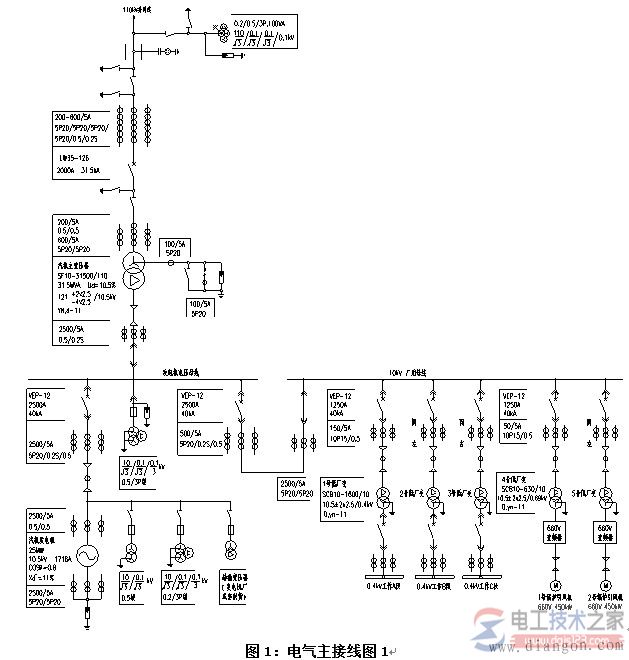

图1为某工程安装2台400t/d垃圾焚烧炉，配1台25MW汽轮发电机的电气主接线，发电机出口电压为10.5kV，汽轮发电机以发电机-变压器单元接线方式接入厂内110kV配电装置，110kV电压等级出线1回，110kV采用变压器线路组接线。

发电机出口设断路器，厂用电分支由主变压器与该断路器之间引出。

发电机电压回路中的电容电流，包括发电机、主变和连接导体的电容电流。没有直配线和电容器，因此无此部分电容电流。

10kV、25MW发电机定子线圈单相接地电容电流为0.92A，主变低压线圈的三相对地电容电流为0.1A。

汽轮发电机引出铜母线每相20米至发电机小间开关柜，母线电容电流为0.06A，发电机小间开关柜至10kV配电装置及10kV配电装置至主变压器间的连接采用YJV-8.7/15kV 3x3(1x400)单芯电缆连接，电缆长度为450米，电缆电容电流为1.31A，10kV配电装置至各厂用变压器间的连接采用YJV-8.7/15kV 3x120三芯电缆连接，电缆长度为330米，电缆电容电流为0.36A。
