双电源指：一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

CTYW5-100系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电，）使设备仍能正常运行。

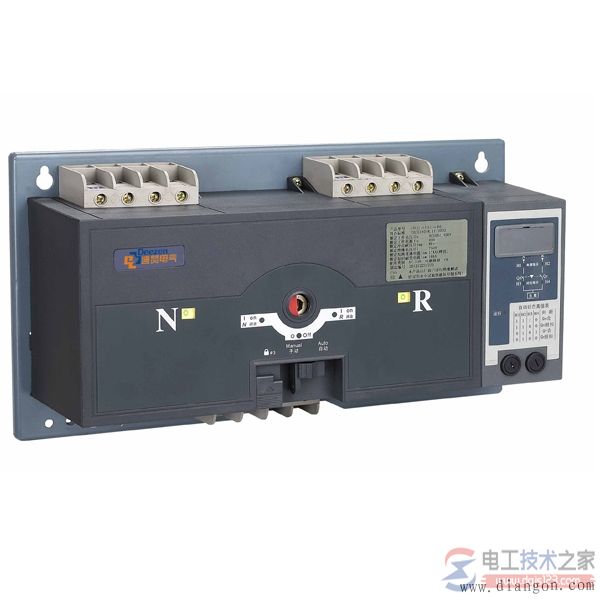

最常见的是电梯、消防、监控上，以下是双电源自动切换开关正面图。

一、双电源自动切换开关工作原理接线图

双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）。

PC级双电源：能够接通、承载、但不用于分断短路电流的双电源。

双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。

CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流。电工技术之家
