1、无刷直流电机的组成
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体 ，为了检测电动机转子的极性，在电动机内装有位置传感器。
2、无刷直流电机的功能
驱动器由功率电子器件和集成电路等构成，主要功能：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等。
【无刷直流电机的工作原理】
1.2.1 无刷直流电机的特点
直流电机主要有直流有刷电机和无刷直流电机两种。
1． 有刷直流电机

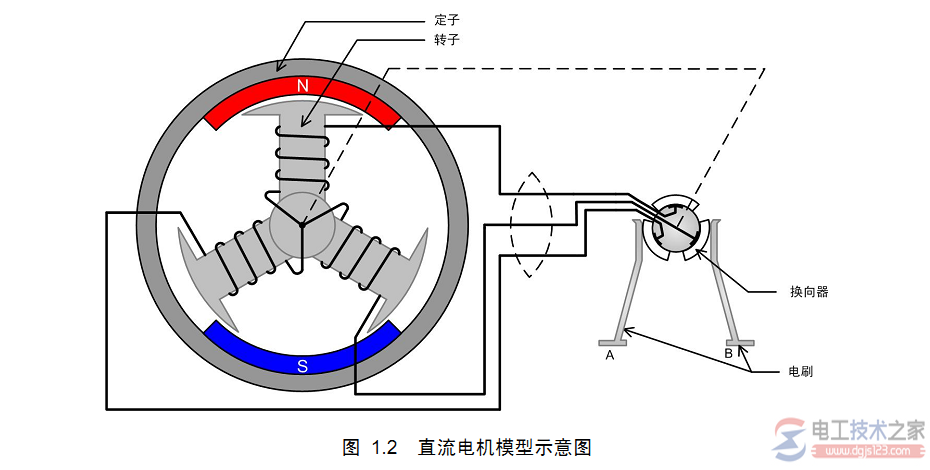

直流电机以良好的启动性能、调速性能等优点著称，其中属于直流电机一类的有刷直流电机采用机械换向器，使得驱动方法简单，其模型示意图如图 1.2 所示。
电机主要由永磁材料制造的定子、绕有线圈绕组的转子（电枢） 、换向器和电刷等构成。只要在电刷的A和B两端通入一定的直流电流， 电机的换向器就会自动改变电机转子的磁场方向，这样，直流电机的转子就会持续运转下去。
由些可见，换向器和电刷在直流电机中扮演着重要的角色，虽然它可以简化电机控制器的结构，但是，它自身却存在一定的缺点：
1）结构相对复杂，增加了制造成本；
2）容易被环境（如灰尘等）影响，降低了工作的可靠性；
3）换向时会产生火花，限制了使用范围；
4）容易损坏，增加了维护成本等。
2． 无刷直流电机
无刷直流电机（Brushless Direct Current Motor, BLDCM）的诞生，克服了有刷直流电机的先天性缺陷，以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点。

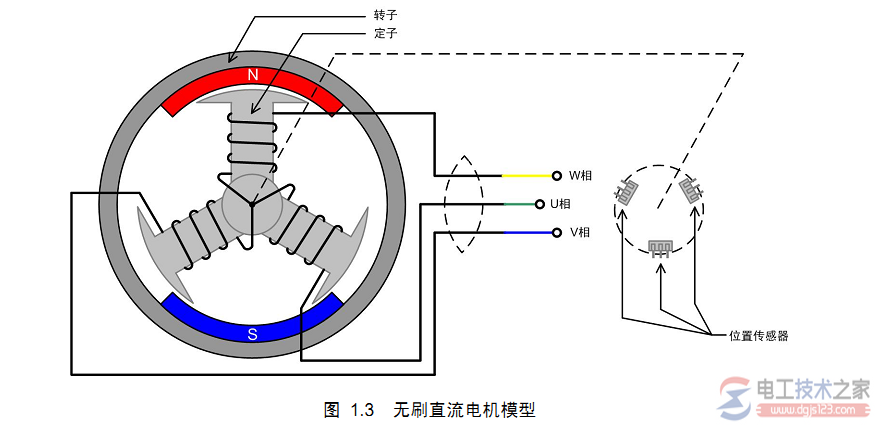

图 1.3 所示无刷直流电机模型，它是从图 1.2转化过来的模型。它主要由用永磁材料制造的转子、带有线圈绕组的定子和位置传感器（可有可无）组成。可见，它和直流电机有着很多共同点，定子和转子的结构差不多（原来的定子变为转子，转子变为定子） ，绕组的连线也基本相同。但是，结构上它们有一个明显的区别：无刷直流电机没有直流电机中的换向器和电刷，取而代之的是位置传感器。这样，电机结构就相对简单，降低了电机的制造和维护成本，但无刷直流电机不能自动换向 （相） ， 牺牲的代价是电机控制器成本的提高 （如同样是三相直流电机，有刷直流电机的驱动桥需要 4 只功率管，而无刷直流电机的驱动桥则需要 6 只功率管） 。
图 1.3 所示为其中一种小功率三相、星形连接、单副磁对极的无刷直流电机，它的定子在内，转子在外，结构和图 1.2 所示的直流电机很相似。另一种无刷直流电机的结构和这种刚刚相反，它的定子在外，转子在内，即定子是线圈绕组组成的机座，而转子用永磁材料制造。
