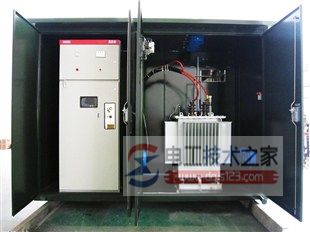

箱式变电站的原理_箱式变电站的作用_箱式变电站的类型箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。 箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。 一、箱式变电站的作用 箱式变电站是一种把各种高低压开关设备放在一起的配电变压器，他主要是用到，通信、远动、计量、电容补偿及直流电源等。 它适用于额定电压10/0.4KV3相交换的电力系统中，作为路线以及分配电能之用。 二、箱式变电站的原理 主要是多回路高压开关系统、铠装母线、安装在一个防潮、防尘、防火隔热、全封锁、可挪动的钢结构箱子里，箱式变电站外壳是优质的冷轧钢板，配有两层顶盖，隔热性能非常好。 所有的外壳等都经过防腐处理，外形及颜色可与环境互相协调一致。安装方便，在箱式变电站的基础下面设有电缆室，而在低压室内设有人孔能进入电缆室进行工作。 三、箱式变电站类型 从体积上看，欧式箱变因为内部安装常规开关柜及变压器，产品体积较大。 美式箱变因为采取一体化集成安装体积较小。 箱变高压使用负荷开关加限流熔断器维护。 产生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，防止缺相运行，请求负荷开关拥有割断转移电流能力。低压侧采取负荷开关加限流熔断器维护， 当高压侧呈现1相熔丝熔断，低压侧的电压就下降，塑壳自动空气开关欠电压维护或过电流维护就会动作，低压运行不会产生。 从产品投资成本看，欧式箱变成本高。 从产品降价空间看，美式箱变还存在较大降价空间，美式箱变的高压部份可以改型后从变压器油箱内挪到油箱外，占用高压室空间。 箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。 箱式变电站自问世以来，发展极为迅速，在欧洲发达国家已占配电变压器的70%，美国已占90%。中国城市现代化建设的飞速发展，城市配电网的不断更新改造，必将得到广泛的应用。 对于箱式变电站，中国自20世纪70年代后期，从法国、德国等国引进及仿制的箱式变电站，从结构上采用高、低压开关柜，变压器组成方式，这种箱变称为欧式箱变，形象比喻为给高、低压开关柜、变压器盖了房子。从20世纪90年代起，中国引进美国箱式变电站，在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中。避雷器也采用油浸式氧化锌避雷器。变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子。 猜你喜欢：
|
